[Origin 사용법] X, Y축을 포함한 그래프 테두리 설정하기

This post is written in Korean. Please use the toggle above to translate it into a language you are comfortable with.

---

작성일자: 2025/05/26



요약

Origin 소프트웨어에서 그래프의 테두리를 설정하기 위해서, 모든 축을 표시하고 변수를 표시하지 않을 축에 대해 축 이름, label, 눈금 등의 설정을 해제하면 된다.
Step 1. 그래프 축의 글자 왼쪽 클릭 ▶ properties
Step 2. 상단의 show 탭 ▶ 모든 축에 대해 show 설정 (show top axis, show bottom axis, show right axis, show left axis 모두 체크)
Step 3. 상단의 Title 탭 ▶ 변수를 나타내지 않을 축의 show 설정 해제
Step 4. 상단의 Tick Label 탭 ▶ 변수를 나타내지 않을 축의 show 설정 해제
Step 5. 상단의 Line and Ticks 탭 ▶ 변수를 나타내지 않을 축의 Major tick, minor tick style을 none으로 변경



???: '논문에 쓸만한' 그래프를 그려오렴.

논문을 작성하는 과정에서, 혹은 실험데이터를 분석하는 과정에서 자주 듣는 이야기이다. 이는 어쩌면 논문에 쓸 만큼 의미가 있는 그래프를 그려오라는 이야기라고 생각할 수도 있고, 또는 다른 사람들이 으레 논문에 사용하는 형식의 그래프를 원하는 것일 수도 있겠다. 논문에 쓰이는 그래프들의 형태는 제각각일 것이지만, 그 목적에 있어 독자로 하여금 주장하고자 하는 내용을 더 잘 이해할 수 있도록 돕는 역할인 것만은 확실하다. 이를 위해서 다른 군의 데이터를 다른 색으로 표시하거나, 심벌을 다르게 할 수도 있고, 범례의 순서를 데이터의 순서와 일치시킬 수도 있겠다. 그중에 이번 포스트에서 다루고자 하는 내용은 축을 포함하는 그래프의 테두리를 설정하는 것이다.



X/Y 축을 포함하는 그래프 테두리

일반적인 그림의 바깥에 사각형 테두리를 만드는 것은 그냥 사각형 도형을 추가하면 되는 만큼 쉽다고 하겠다. 하지만, 논문에 포함된 그래프의 경우에는 사각형 테두리의 일부 또는 전부가 모두 X축 또는 Y축으로 구성된다. 따라서 단순하게 사각형을 추가한다면 변수를 포함하는 X 및 Y축의 눈금, 축 제목 등의 정렬 등이 굉장히 번거로워진다. 그럼에도 눈금 및 처음에 이를 맞닥뜨리면 어떻게 설정해야 하는지 생각보다 막막한데, 이를 설정하는 방법은 모든 X 및 Y축을 표시형태로 두고, 원하는 축의 눈금이나 레이블을 지우는 것임을 곧 알게 된다.



Origin 소프트웨어에서 축을 포함하는 그래프 테두리를 설정하는 방법

Origin 소프트웨어에서 그래프의 테두리를 설정하기 위해서, 모든 축을 표시하고 변수를 표시하지 않을 축에 대해 축 이름, label, 눈금 등의 설정을 해제하면 된다.
Step 1. 그래프 축의 글자 왼쪽 클릭 ▶ properties
Step 2. 상단의 show 탭 ▶ 모든 축에 대해 show 설정 (show top axis, show bottom axis, show right axis, show left axis 모두 체크)
Step 3. 상단의 Title 탭 ▶ 변수를 나타내지 않을 축의 show 설정 해제
Step 4. 상단의 Tick Label 탭 ▶ 변수를 나타내지 않을 축의 show 설정 해제
Step 5. 상단의 Line and Ticks 탭 ▶ 변수를 나타내지 않을 축의 Major tick, minor tick style을 none으로 변경

자세한 설명은 아래와 같다.

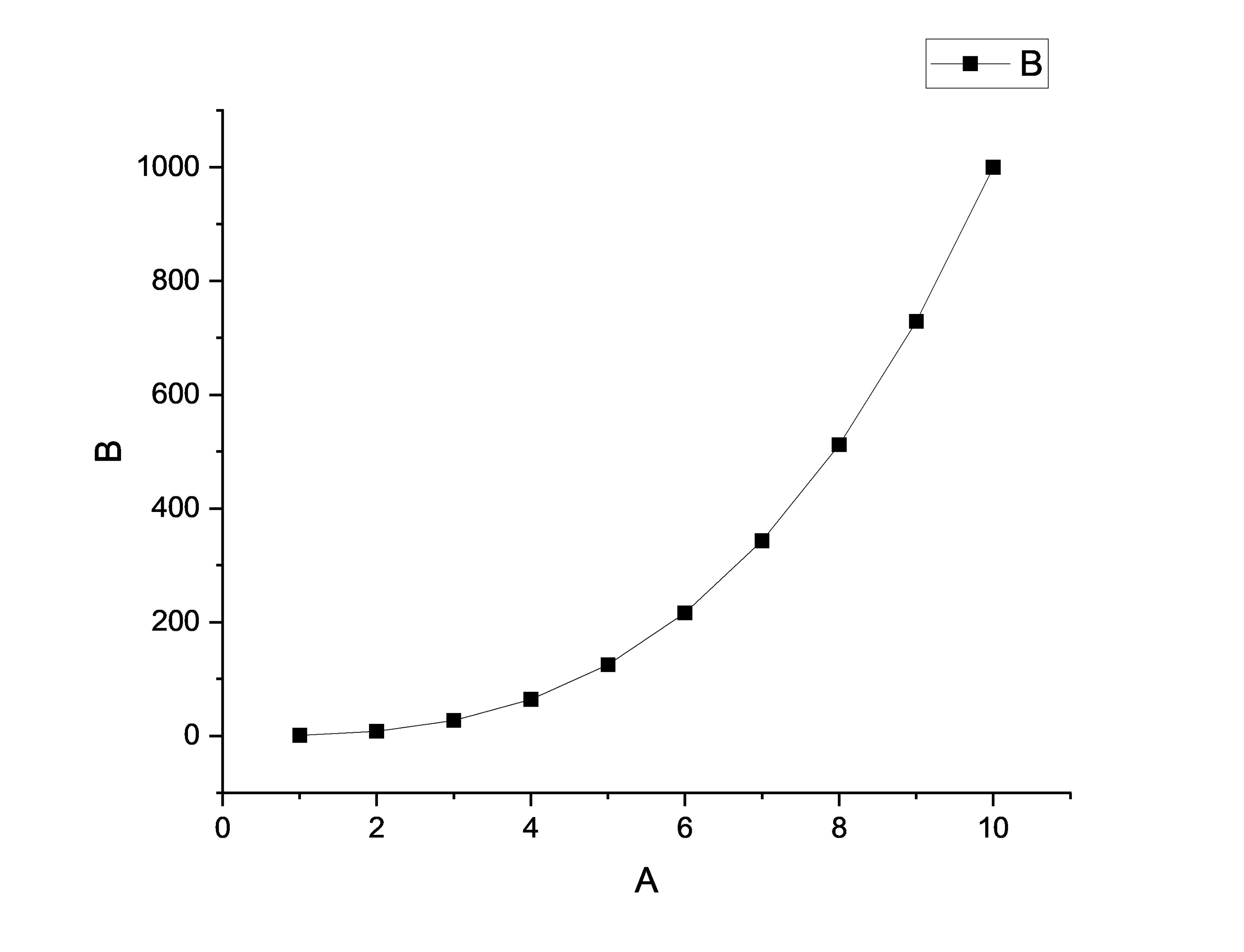

대충 아래와 같은 그래프가 있다고 하자.

오늘의 그래프. B=A^3 이다.

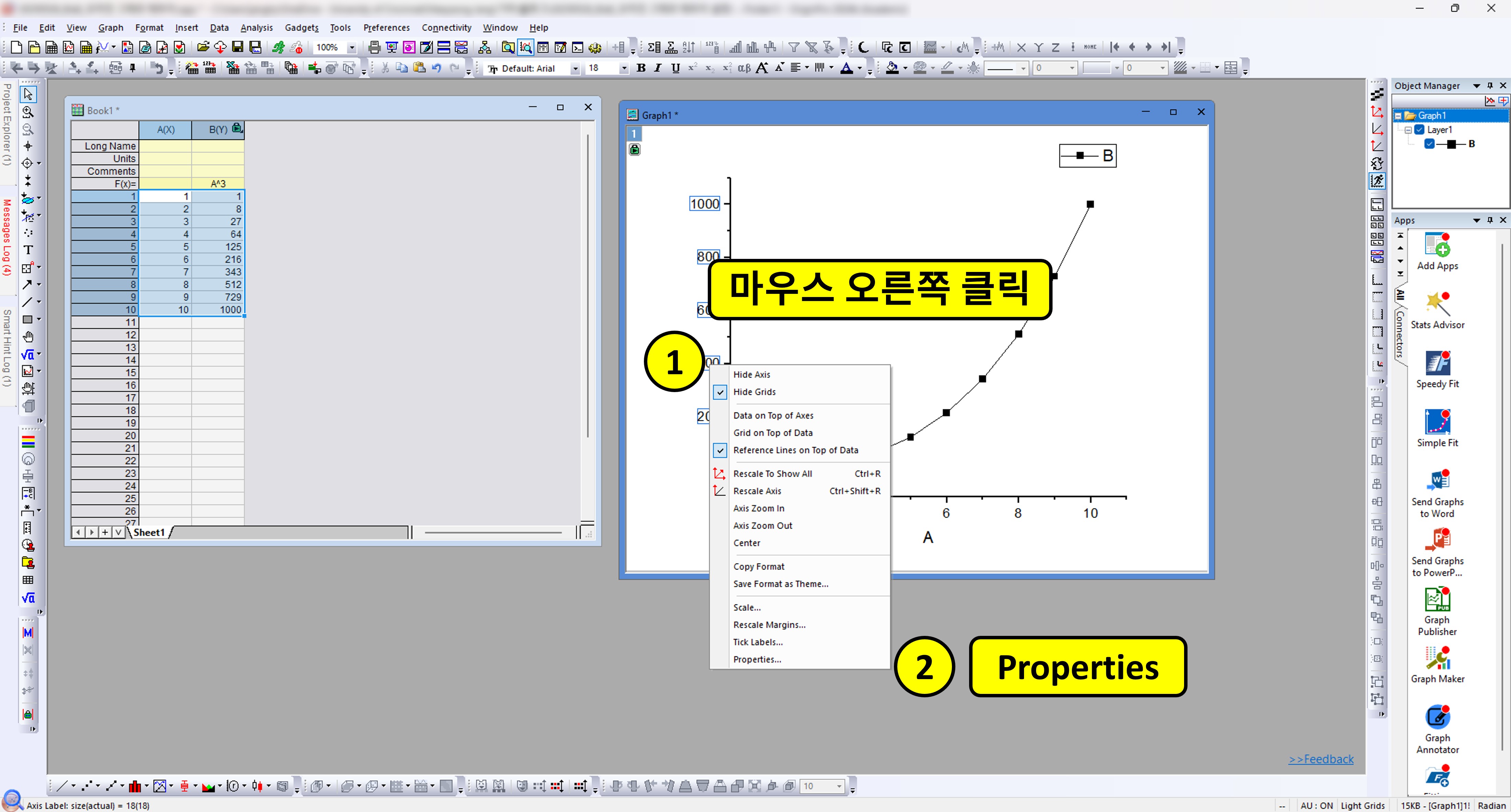

Step 1. 그래프 축의 글자 마우스 오른쪽 클릭 ▶ properties

우선 그래프 축의 글자를 선택하고, 마우스 오른쪽 클릭을 한 후 properties에 진입한다.

그래프 테두리 설정을 위해 properties에 진입하는 방법

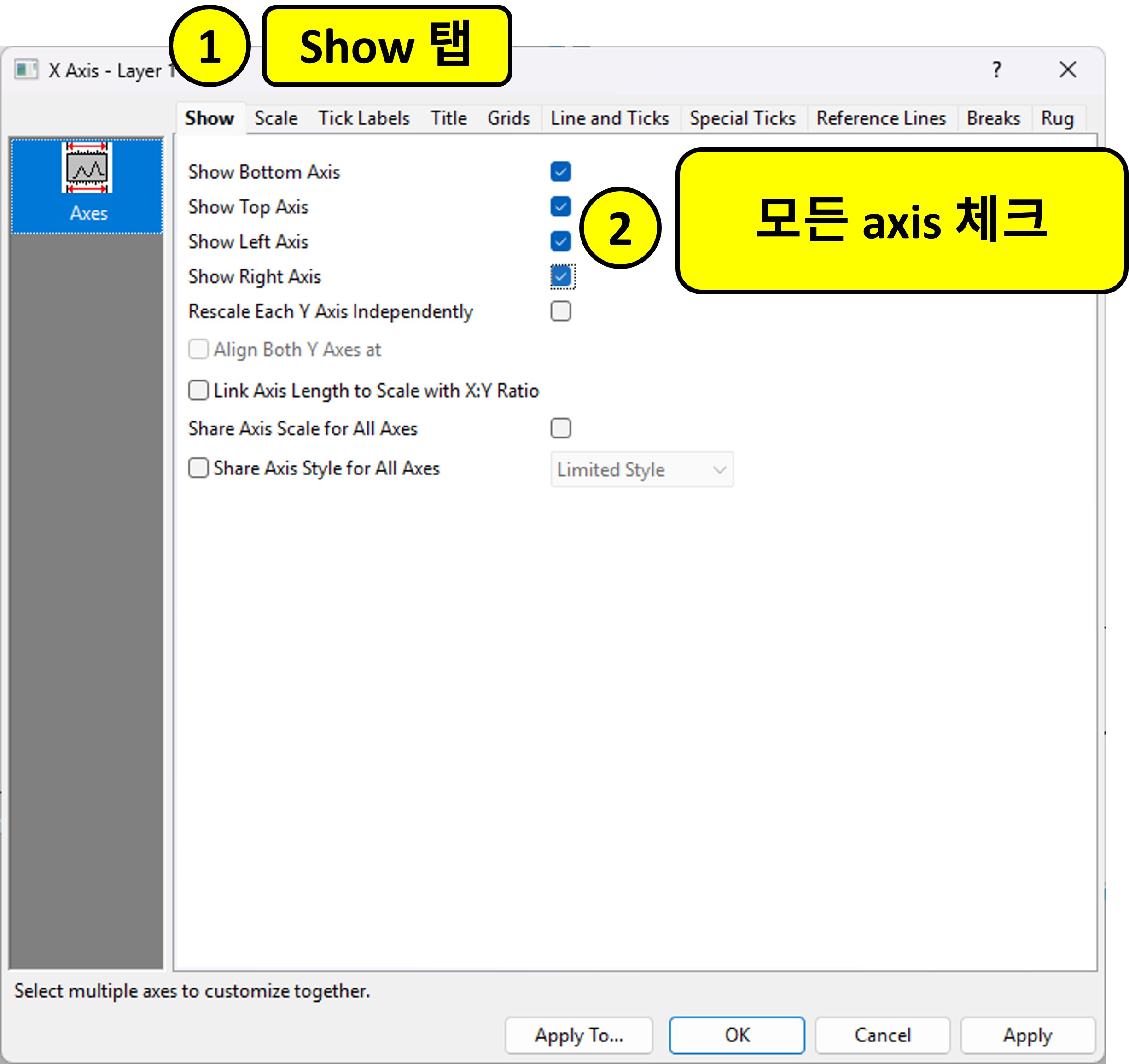

Step 2. 상단의 show 탭 ▶ 모든 축에 대해 show 설정 (show top axis, show bottom axis, show right axis, show left axis 모두 체크)

우선, 모든 축을 표시하기 위해 show 탭에 들어가 모든 축을 체크한다.

Properties에서 모든 축을 표시하는 설정

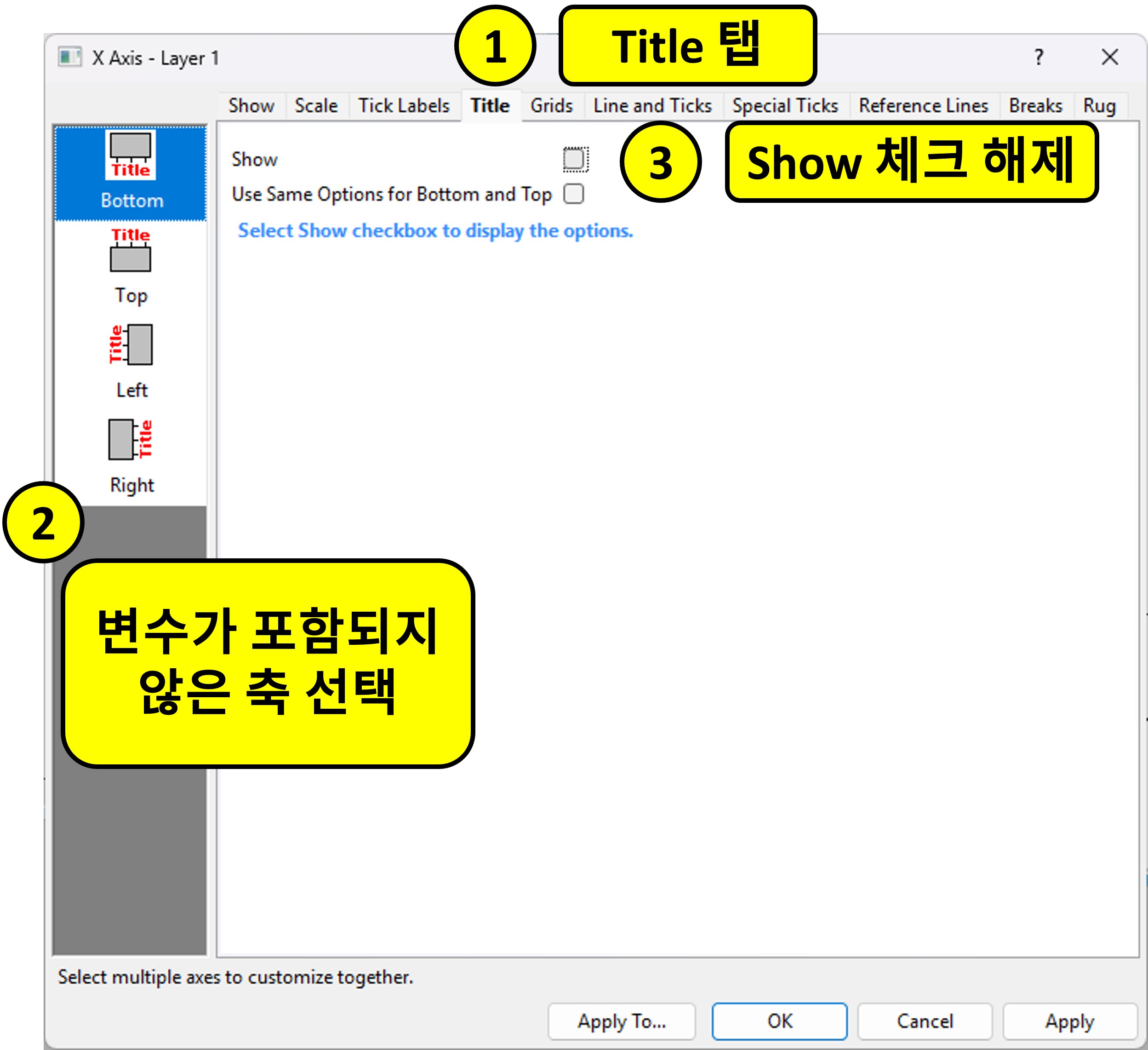

Step 3. 상단의 Title 탭 ▶ 변수를 나타내지 않을 축의 show 설정 해제

이후에는 변수 이외의 축 제목을 표시하지 않기 위해 상단의 Title 탭에 들어가 해당 축의 show 란의 체크를 해제한다.

Title 탭에서 변수 이외의 축을 표시하지 않는 설정

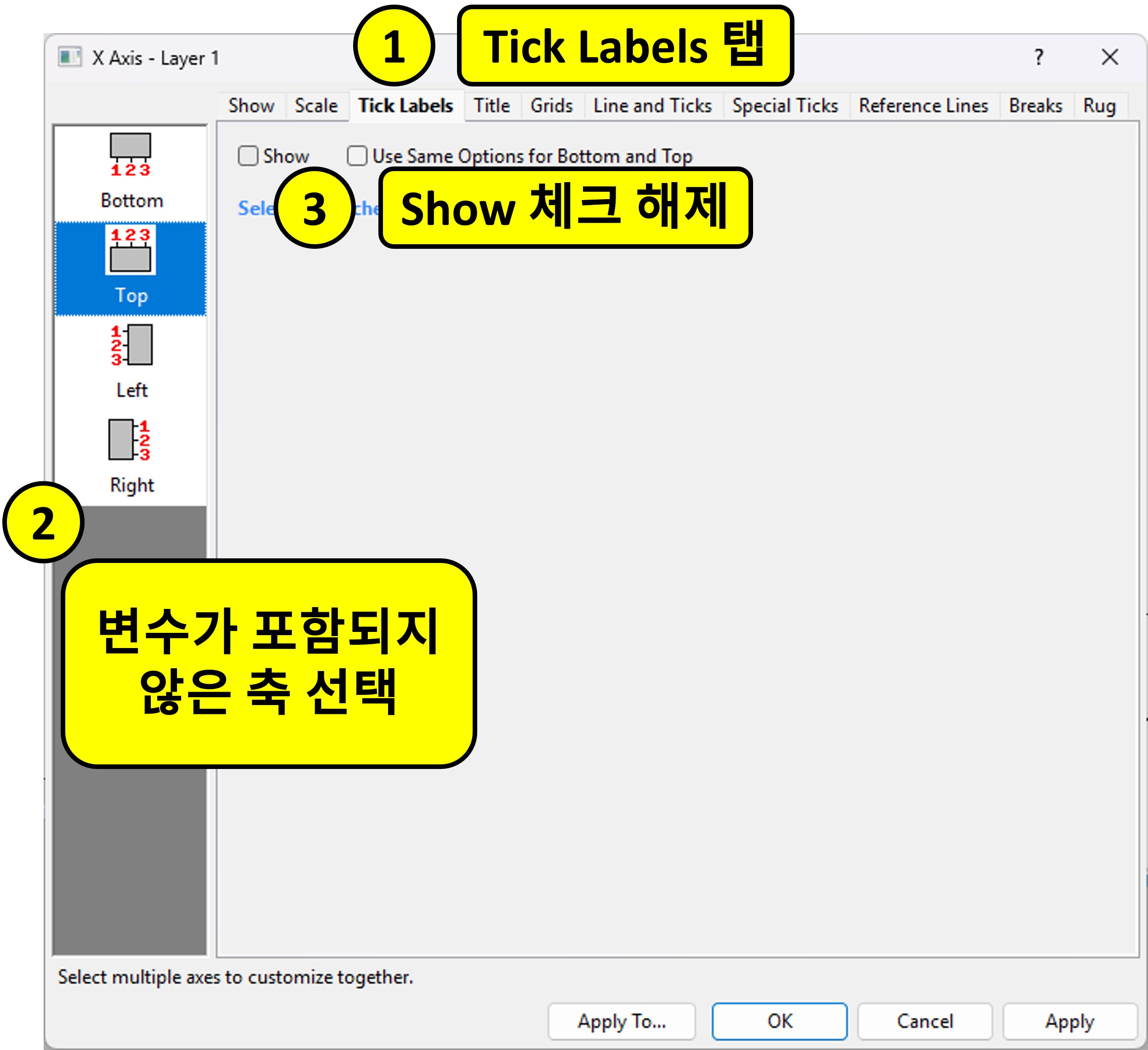

Step 4. 상단의 Tick Label 탭 ▶ 변수를 나타내지 않을 축의 show 설정 해제

이후, 눈금에 표시된 데이터들을 없애기 위해 상단의 Tick Label 탭으로 진입하여 변수를 나타내지 않을 축의 show 설정을 해제한다.

Tick Label 탭에서 변수 이외의 축의 눈금 데이터를 표시하지 않는 설정

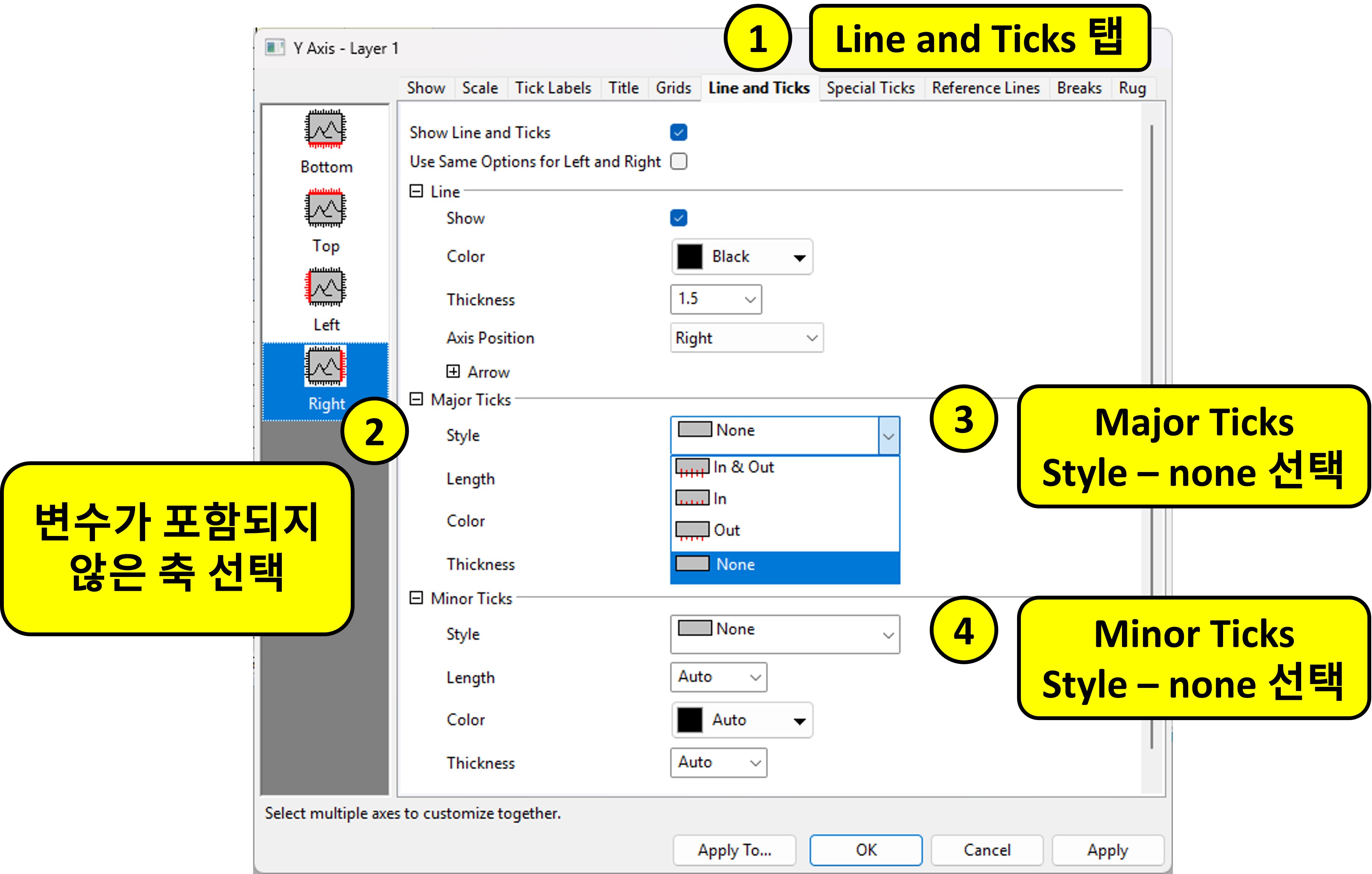

Step 5. 상단의 Line and Ticks 탭 ▶ 변수를 나타내지 않을 축의 Major tick, minor tick style을 none으로 변경

마지막으로, 변수 이외의 축에 표시된 눈금을 없애기 위해 상단의 Line and Ticks 탭으로 들어가 major tick, minor tick의 style을 none으로 변경한다.

Line and Ticks 탭에서 변수 이외의 축의 눈금을 표시하지 않는 설정

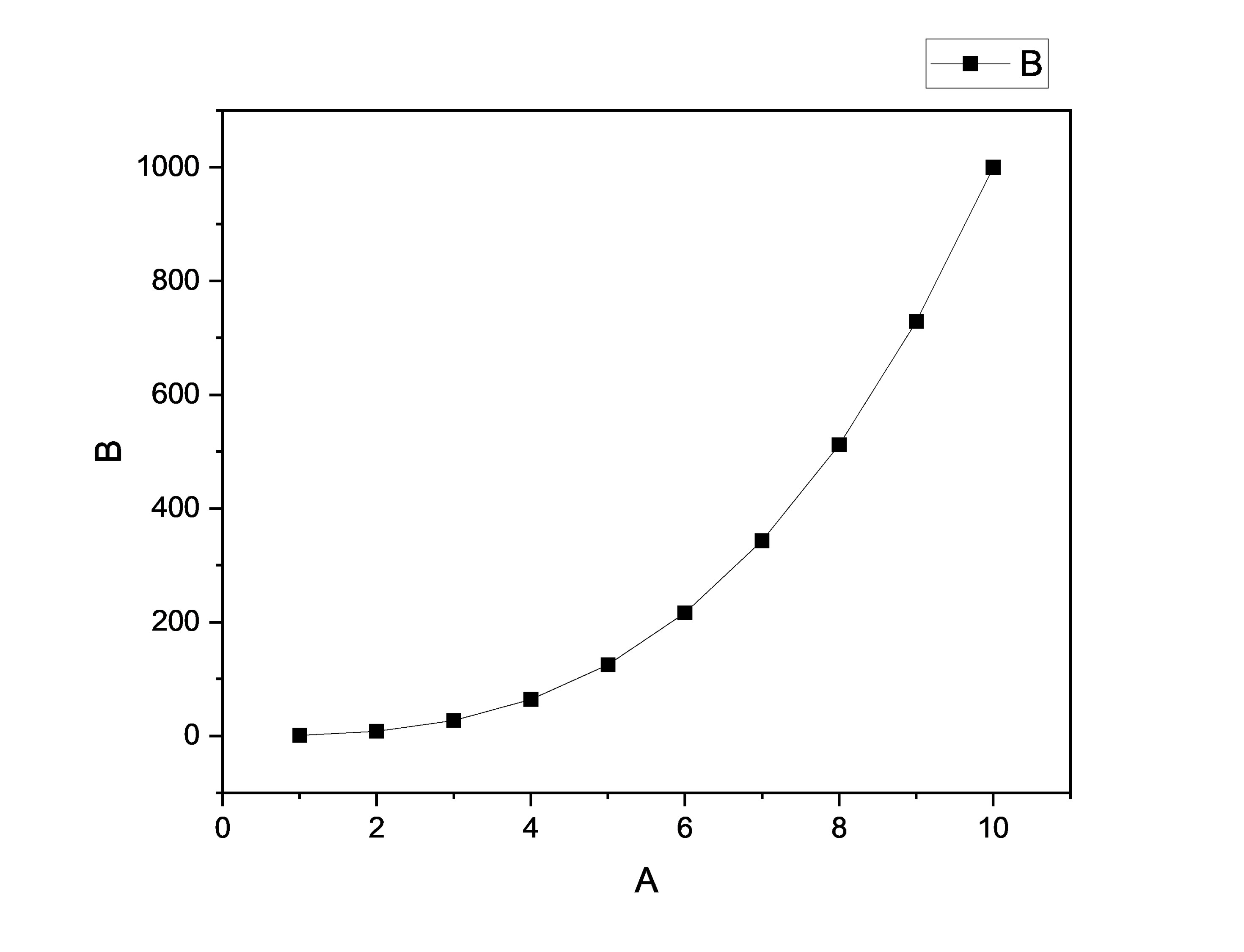

모든 설정을 마치게 되면, 아래와 같은 그래프를 얻게 된다.

축을 포함한 그래프 테두리를 설정한 그래프 이미지



그래프를 그리는 데에 가장 중요한 것은 데이터 그 자체이지만, 그러한 소중한 데이터를 어떻게 표현하는가도 그에 못지않게 중요하다고 하겠다. 이런 고민 과정에서 그래프의 형태를 고민하기도 하지만, 때로는 본 포스트에서 공유하는 그래프 테두리를 설정하는 것도 별 것 아닌데 있고 없고에 따라 그 첫인상이 많이 달라진다고 생각한다. 어쨌든 독자를 최대한 배려한다는 마음에서, 디테일을 놓치지 않고 그래프 테두리를 설정하는 본 포스트가 조금이라도 도움이 되었으면 한다.
