[Origin 사용법] 그래프 숫자 단위 표기법 및 표시 단위 변경하기

This post is written in Korean. Please use the toggle above to translate it into a language you are comfortable with.

---

작성일자: 2024/12/01



요약

Step 1. 그래프 Y축 숫자 오른쪽 클릭 ▶ Tick Labels

Step 2. Display에서 원하는 표기법 선택

Step 3. Display Unit에서 원하는 표시 단위 선택

Step 4. Show Display Unit에서 표시 단위를 나타낼 위치를 선택



그래프 숫자 단위 표기법 및 표시 단위

그래프를 작성할 때, 데이터세트의 숫자가 이해하기에 직관적이지 않은 경우가 많이 있다. 데이터가 너무 커 백만, 천만이 넘어가게 되면 그 숫자를 비교하기도 쉽지 않다. 이런 경우 그래프 숫자의 표기를 바꾸고 표시 단위를 변경함으로써 이해를 도울 수 있다. 우리가 일상생활에서 접하는 돈을 생각해 보면 편하다. 돈을 숫자로만 표현하는 경우에는 세 자리가 바뀔 때마다 컴마(,)를 이용하여 자릿수를 구분하는데, 천, 백만, 10억, 1조 단위에서 컴마가 추가된다. 영어는 thousand, million, billion, trillion이 되겠다. 또한, 너무 큰 숫자 단위가 일반적인 경우에는 적절히 단위를 생략하고 따로 표시함으로써 보기 쉽게 편집하고는 한다. 예를 들자면 우리는 흔히 돈의 만원 단위를 생략하고 말하고는 하고, 정부 예산의 경우에는 아래와 같이 억 원 단위를 생략한 표를 이용하고는 한다.

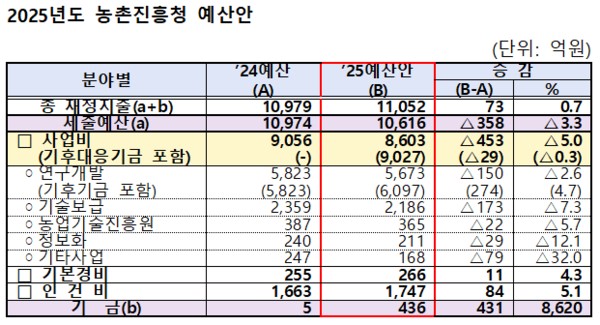

2025년도 농촌진흥청 예산안. 억원 단위가 생략되어 있다.



위처럼 표나 그래프에서 숫자 단위를 표시하는 경우에는, 적절한 단위를 생략하고 표나 그래프의 구석에 생략된 단위를 명시하는 경우가 있다. 또한 논문이나 기술문서의 그래프를 보면 단위들을 다양하게 표현하는데, 예를 들면 큰 수를 영단어로 (K, M, B) 혹은 10의 지수 형태로 (10³, 10⁶,10⁹ 등), 혹은 영어 알파벳 E를 10의 지수임을 나타내어 1E3, 1E6, 1E9 등으로 표현할 수 있다. 이번 포스트에서는, Origin 소프트웨어에서 그래프를 작성할 때 축 숫자의 표기법과 기본 단위를 바꾸는 방법에 대해 공유하고자 한다.



Origin 소프트웨어에서 그래프 축 숫자 표기법 및 단위 표시 변경하는 법

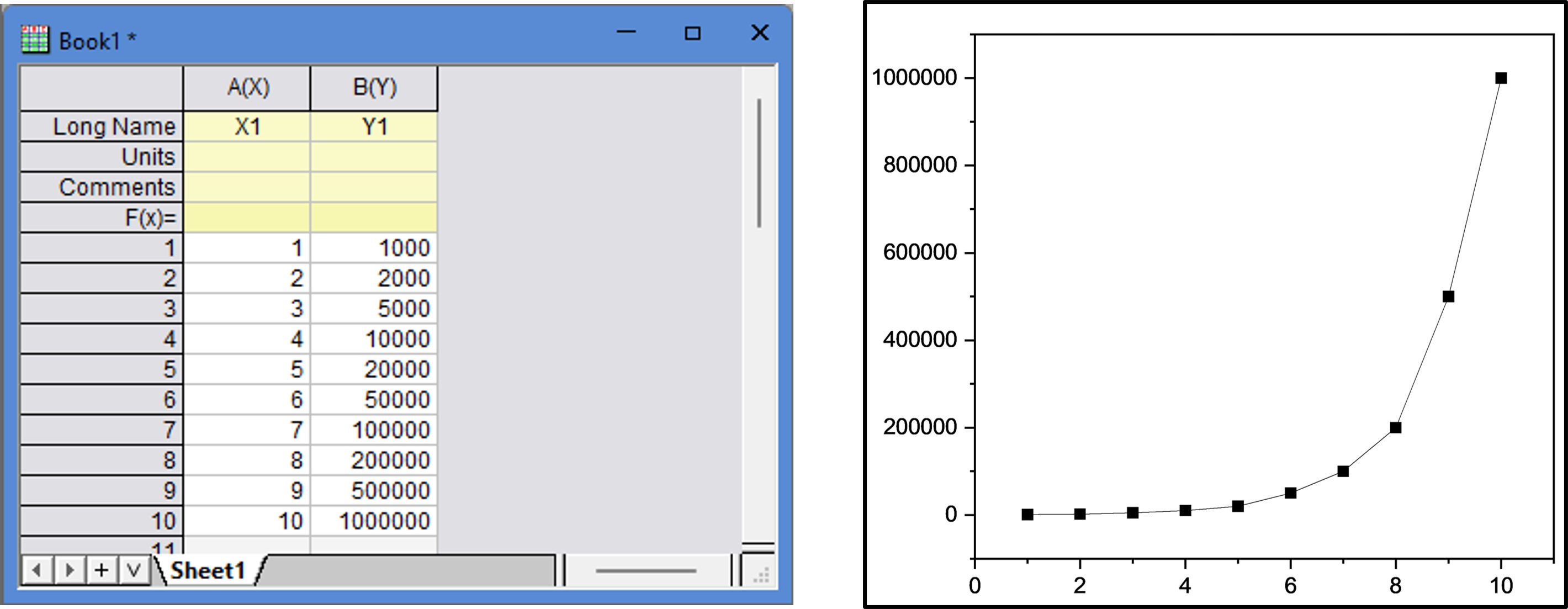

대충 아래와 같은 데이터가 있다고 치자. 해당 데이터와 직선형 그래프는 아래와 같다.

데이터 세트 예시와 그 그래프.

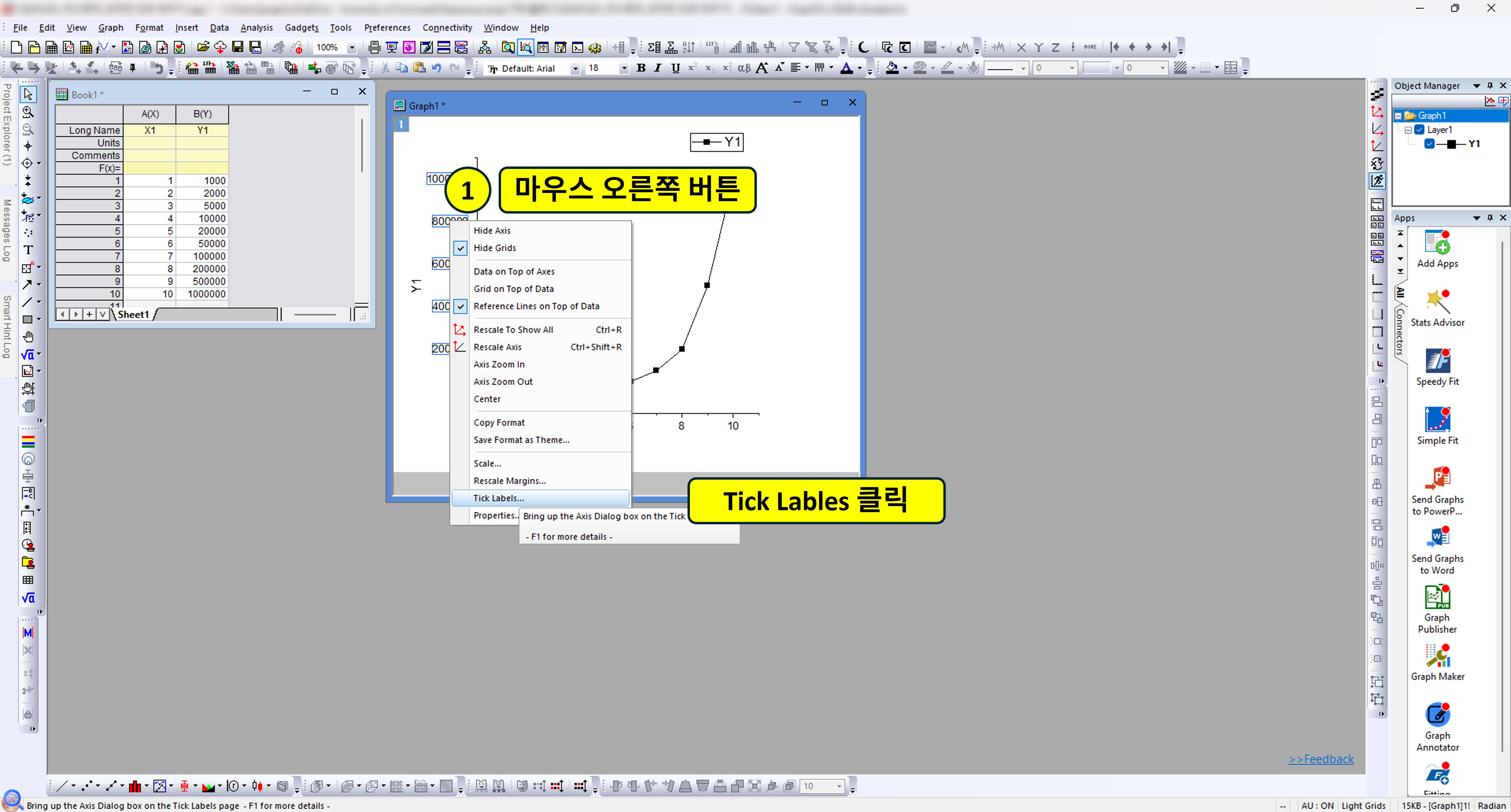

Step 1. 그래프 Y축 숫자 오른쪽 클릭 ▶ Tick Labels

사실 Y축을 마우스 왼쪽 더블클릭하거나, 오른쪽 클릭 후 Properties에서 Tick Labels 탭으로 진입해도 된다.

Tick Labels에 들어가는 방법은 여러가지가 있으니, 가장 편한 방법으로 하면 된다.

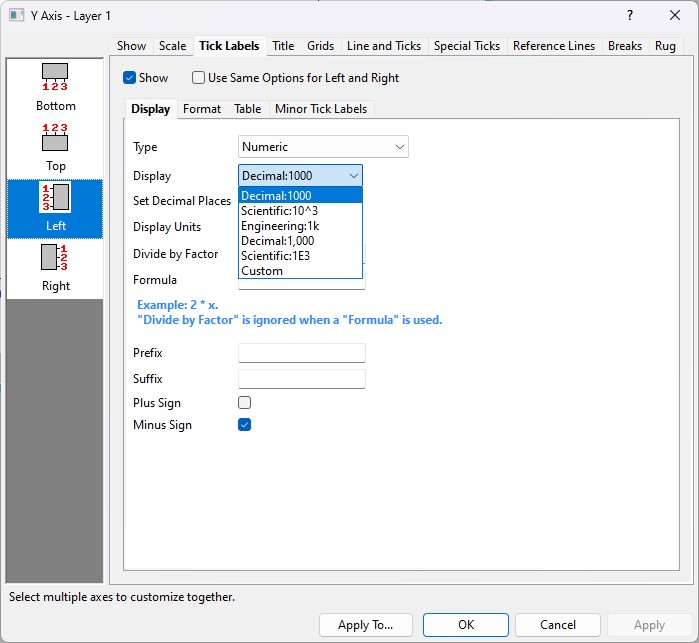

Step 2. Display에서 원하는 표기법 선택

드롭다운 메뉴에서 원하는 형태를 고르면 되겠다. Custom도 가능하지만 대부분의 경우 드롭다운 메뉴에서 해결될 것으로 예상한다.

Origin에서 제공되는 표기법은 이미지의 드랍다운 메뉴처럼 여러가지가 있다.

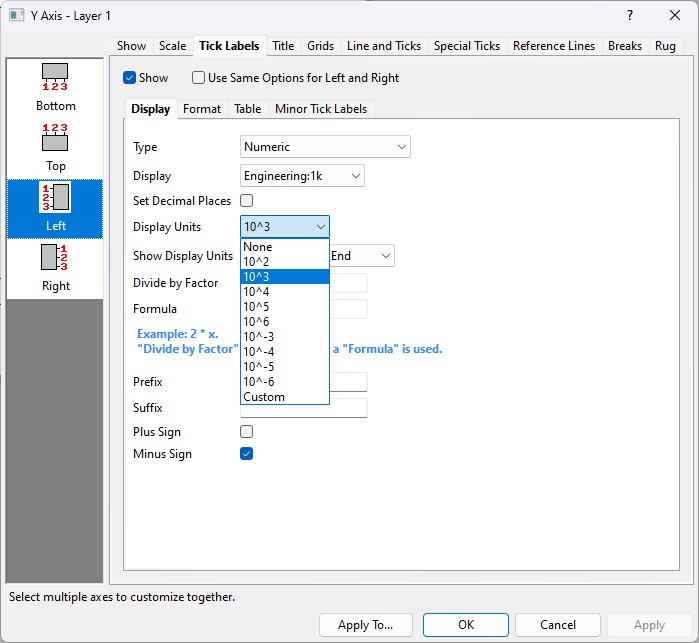

Step 3. Display Unit에서 원하는 표시 단위 선택

여기서 선택하는 만큼이 생략되어 나타나게 된다. 예를 들어, Engineering: 1k를 선택한 후 10^4를 선택하게 되면, 총 10,000의 숫자가 생략되고 따로 10k로 표시되게 된다.

표기법 설정 후, 생략할 단위를 결정하면 된다.

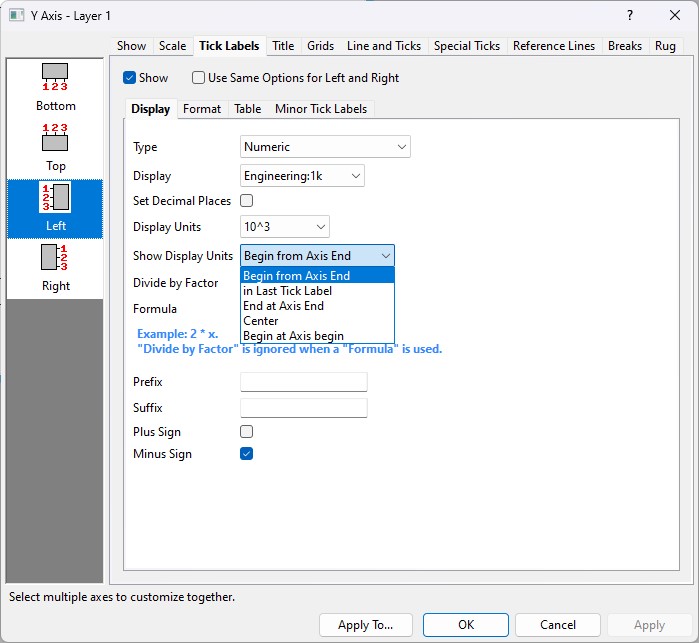

Step 4. Show Display Unit에서 표시 단위를 나타낼 위치를 선택

위치는 축의 시작, 중간, 끝 등으로 결정 가능하다.

생략된 양, 즉 표시 단위만큼을 나타낼 위치를 설정할 수 있다.

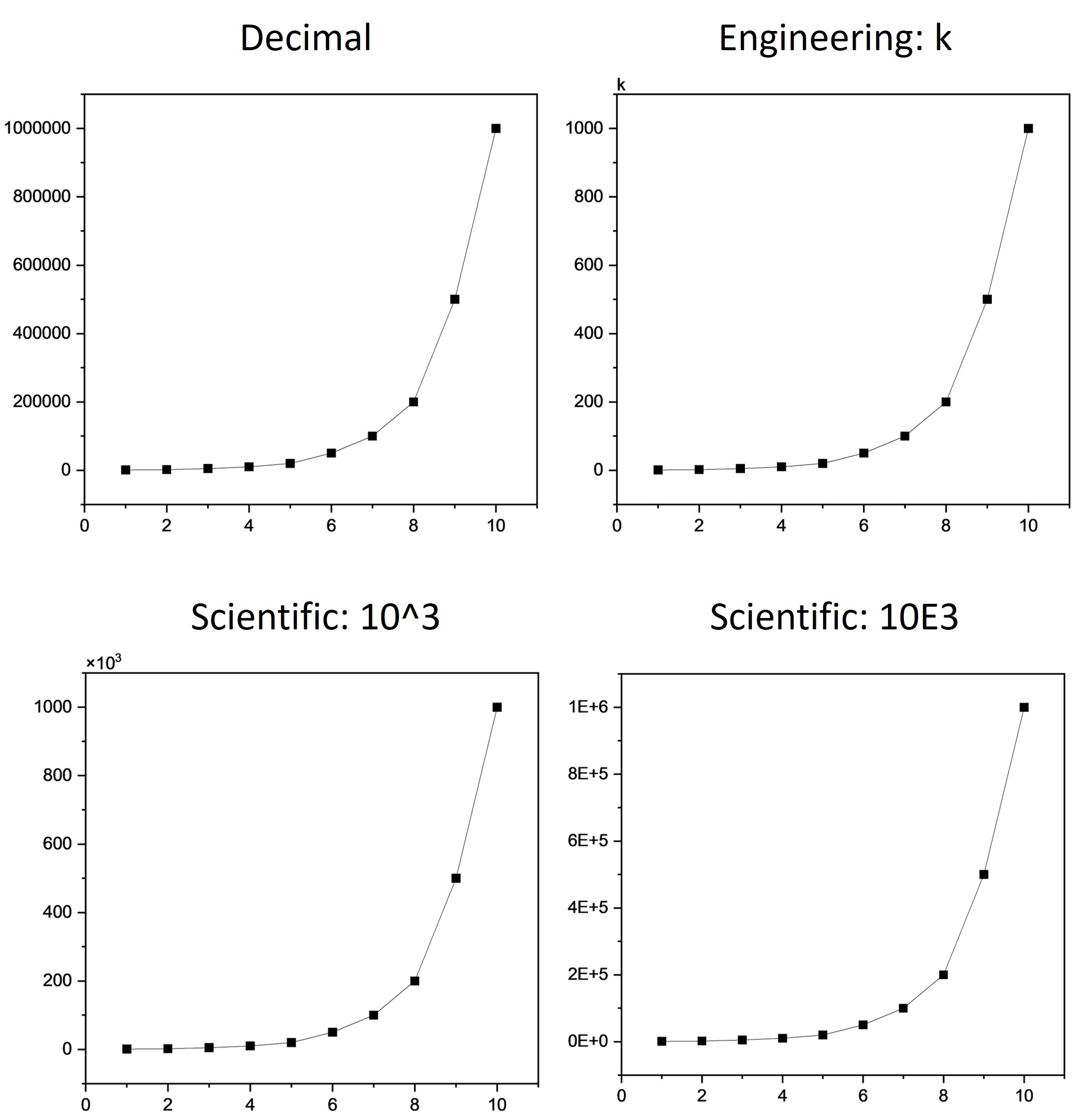

모든 설정을 마치면, 축의 숫자는 다양한 형태로 나타나게 된다. 여기서는 비교를 위해 표기법이 다른 여러 그래프를 첨부한다.

축의 표기법 및 표시 단위가 다른 여러 가지 그래프 예시



마치며

누군가는 축의 숫자를 설정하는 것을 개인의 기호라고 생각할 수도 있고, 변경의 필요성을 느끼지 못할 수도 있다. 그러나 많은 사람들이 반복되는 큰 숫자들의 공통된 부분을 생략하고 있고, 그 이유는 독자들로 하여금 그래프를 보았을 때 시각적으로 덜 부담스럽게 하여 그래프에서 나타내고자 하는 바를 나타내는데 도움을 주고자 하는 것이라고 생각한다. 정리해서 이야기하면, 더 완성도를 올리기 위함이랄까. 어쨌든 이 글이 그래프를 그리는 분들께 도움이 되기를 바란다.
