[Origin 사용법] 축의 일부를 생략한 그래프 그리기 (axis break)

This post is written in Korean. Please use the toggle above to translate it into a language you are comfortable with.

---

작성일자: 2024/11/09



요약

Step 1. 그래프 y축 더블클릭 (또는 우클릭 - properties) ▶ Breaks 탭 진입 ▶  Details 버튼 클릭

Step 2. Add ▶ 축 및 생략부 상세 설정



본문

실험 결과를 분석하다 보면, 여러 실험데이터나 어떤 특성들을 한 그래프에 표시하여 비교하는 경우가 있다. 그런데 같은 특성값의 차이가 그룹별로 많은 차이를 보이면 큰 값을 표시하기 위해 작은 값들의 차이가 부각되지 않게 되며, 이러한 경우에는 y축의 중간을 적절히 생략하여 직관적으로 보기 좋게 만들 수 있다. 이렇게 축의 중간을 생략하는 것을 axis break라고 하는 것 같다. 이번 포스트에서는, Origin 소프트웨어에서 데이터의 차이가 심한 경우 축의 중간을 생략하는 방법을 알아보고자 한다.

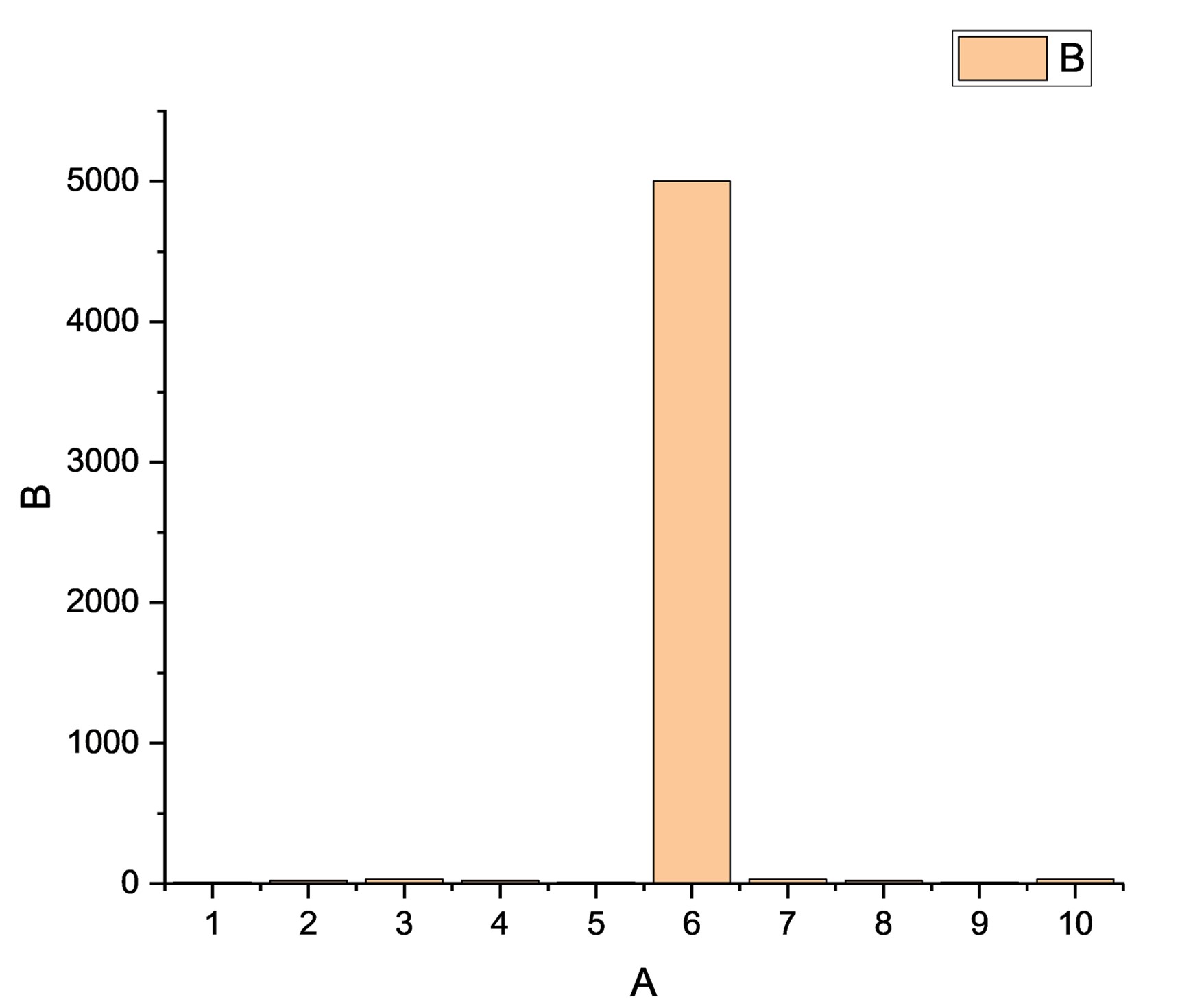

대충 아래와 같은 데이터가 있다고 하자.

6번째 그룹의 값이 크다는 것만 알겠다. 그런데 다른 데이터의 차이도 유의미한 경우가 있지 않을까?



만일 1번 그룹부터 10번 그룹까지의 데이터의 차이가 충분하고, 그중에 6번째 그룹의 값이 너무 큰 것이라면 위와 같은 그래프를 제시하면서 1번 그룹과 7번 그룹의 차이를 논하는 것은 직관적이지 않다. 그래프를 더 효과적으로 나타내기 위해서, 중간에 축을 생략하여 표현하는 방법은 아래와 같다.



Step 1. 그래프 y축 더블클릭 (또는 우클릭 - properties) ▶ Breaks 탭 진입 ▶  Details 버튼 클릭

Step 2. Add ▶ 축 및 생략부 상세 설정



자세한 설명은 아래와 같다.



Step 1. 그래프 y축 더블클릭 (또는 우클릭 - properties) ▶ Breaks 탭 진입 ▶   Details

y축 속성(properties)에 들어가기만 하면 되는데, 여기서는 그래프의 y축을 더블클릭 하거나 우클릭 후 properties를 누르면 된다고 이야기하는 것이다. 이후, Breaks 탭에 진입하고 새로운 break를 추가하기 위해 details 버튼을 누르면 된다.

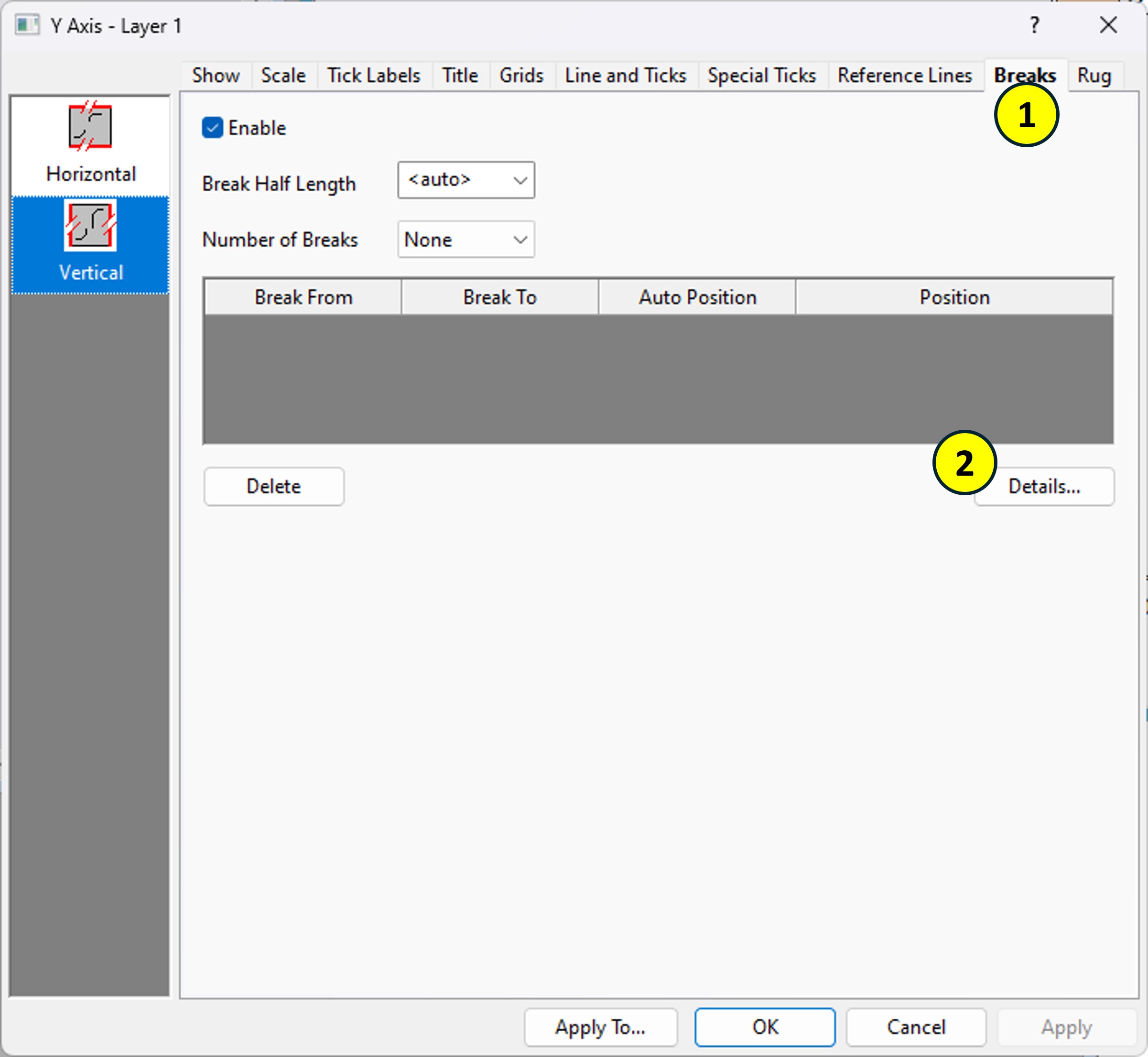

y축 속성 화면. 여기서 breaks 탭에 진입하여 details를 누르면 된다.



Step 2. Add ▶ 축 및 생략부 상세 설정

Add 버튼을 누른 후, 생략할 구간 (Break From, Break To) 및 생략 구간의 위치 (50%는 축의 중간이라는 뜻이 됨)를 설정하여 기본적인 생략구간을 추가할 수 있다. 또한 생략 구간 전/후 눈금과 스케일 (선형, 로그 등)을 설정할 수 있다.

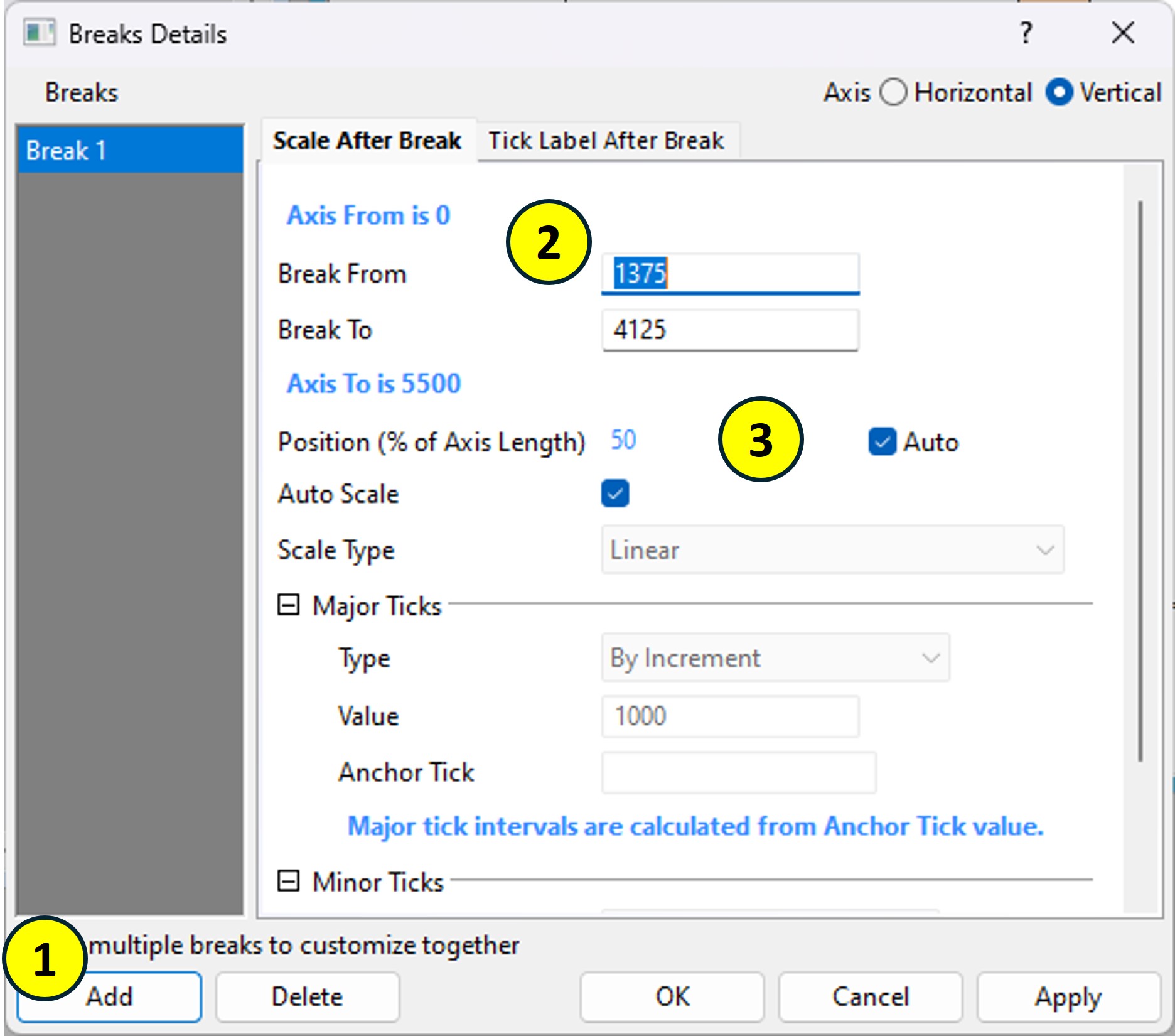

생략 부분을 설정할 수 있는 상세 설정 페이지이다.

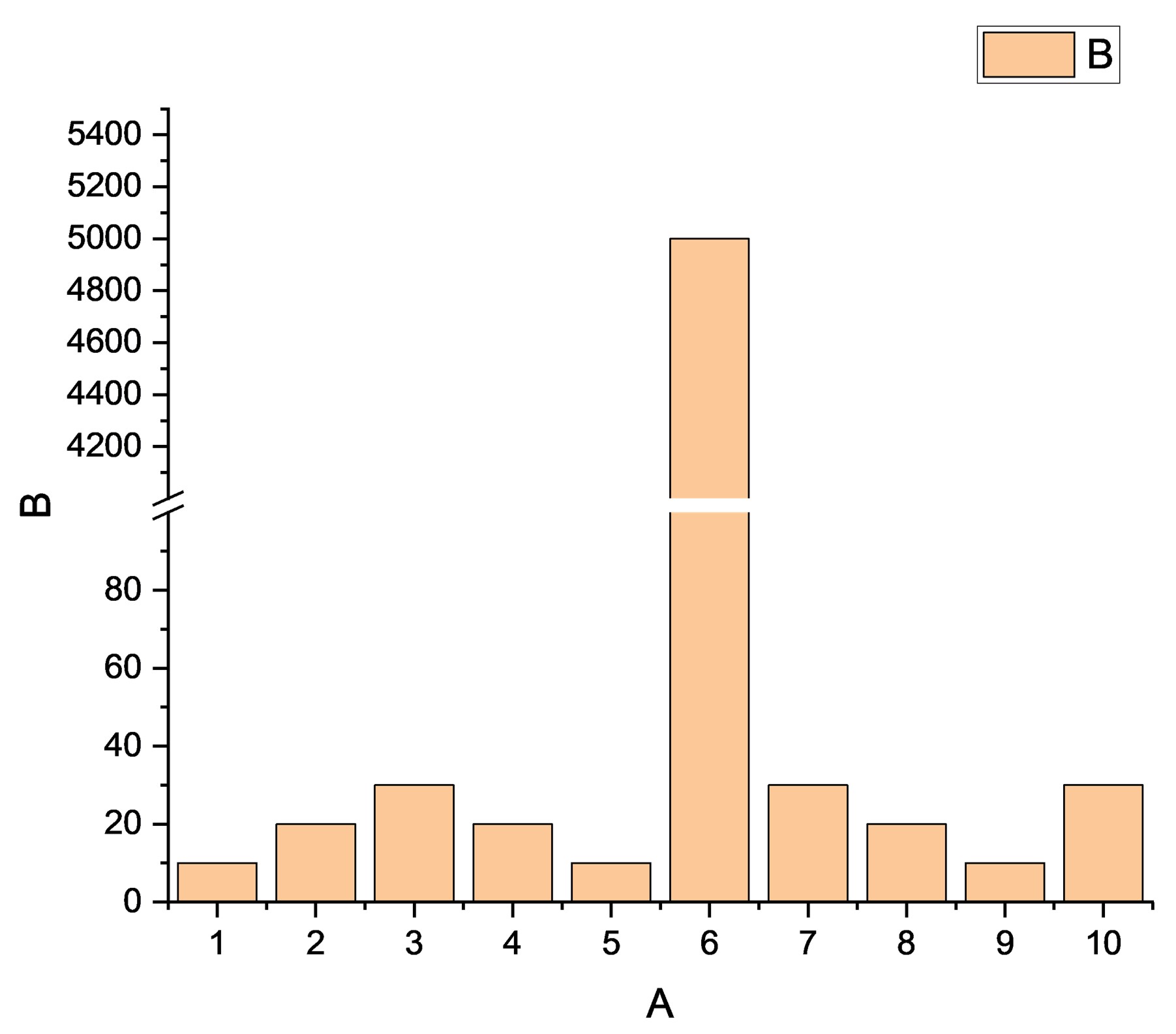

모든 설정을 완료하면, 원래 그래프에 아래처럼 변경된다. 6번째 그룹의 데이터가 가장 높으나, 나머지 그룹의 데이터 또한 적절히 비교할 수 있고, 이에 따라 1번 그룹과 7번 그룹의 값에 대해 논의를 해도 그래프 상에서 해당 값을 이해하는 데에 큰 문제는 없어 보인다. 물론 1번 그룹과 7번 그룹의 값이 제일 중요하다면, 디테일을 더 추가할 수도 있겠다.

너무 큰 6번 그룹의 값을 포함하면서 나머지 그룹의 데이터를 한 번에 확인할 수 있게 되었다.
