[Origin 사용법] 그래프 X축 또는 Y축 반전시키기

This post is written in Korean. Please use the toggle above to translate it into a language you are comfortable with.

---

작성일자: 2025/05/21


요약

Origin 프로그램에서 X축, Y축을 반전시키는 방법은 아래와 같다.
X축 반전
   Step 1. X축 임의의 숫자에서 오른쪽 마우스 클릭 ▶ scale ▶ reverse에 체크
   Step 2. 상단 show 탭에서 right axis 체크, left axis 체크 해제
Y축 반전
   Step 1. Y축 임의의 숫자에서 오른쪽 마우스 클릭 ▶ scale ▶ reverse에 체크
   Step 2. 상단 show 탭에서 top axis 체크, bottom axis 체크 해제


X축 또는 Y축의 반전이 필요한 경우

가끔은 데이터가 음수로 얻어지는 경우가 있다. 실험 변수가 무조건 양수여야 한다면 음수 데이터는 기기에서 데이터를 얻을 때 오류가 발생하는 등 아무런 의미가 없을 수도 있다. 하지만, 실험 세팅상 변수의 '방향'이 반대이기에 음수가 얻어지는 경우가 있다. 예를 들면, 전류나 전압을 측정하는 경우 음수는 그 방향이 반대라는 의미를 지니기도 한다. 임의의 변량 X에 대해서 전류나 전압이 비례하게 증가하지만, 그 방향 때문에 음수로 측정되었을 뿐인데 마치 X의 증가에 대해 전류나 전압이 감소하는 그래프로 플랏 된다면 직관적이지 않은 그래프가 될 수도 있겠다. 이와 같은 경우에는 (음수는 단순히 방향이라는 것을 모두 알고 있다면) X축이나 Y축을 반전시킴으로써 그래프를 비례 그래프에 더 가깝게 표현하는 것이 이해하는 데에 도움이 될 수도 있다. 이번 포스트에서는, Origin에서 그래프를 그릴 때 축을 반전시키는 방법에 대해 공유하고자 한다.



Origin에서 X축 또는 Y축을 반전시키는 방법

Origin 프로그램에서 X축, Y축을 반전시키는 방법은 아래와 같다.
X축 반전
   Step 1. X축 임의의 숫자에서 오른쪽 마우스 클릭 ▶ scale ▶ reverse에 체크
   Step 2. 상단 show 탭에서 right axis 체크, left axis 체크 해제
Y축 반전
   Step 1. Y축 임의의 숫자에서 오른쪽 마우스 클릭 ▶ scale ▶ reverse에 체크
   Step 2. 상단 show 탭에서 top axis 체크, bottom axis 체크 해제

아래와 같은 그래프가 있다고 치자.

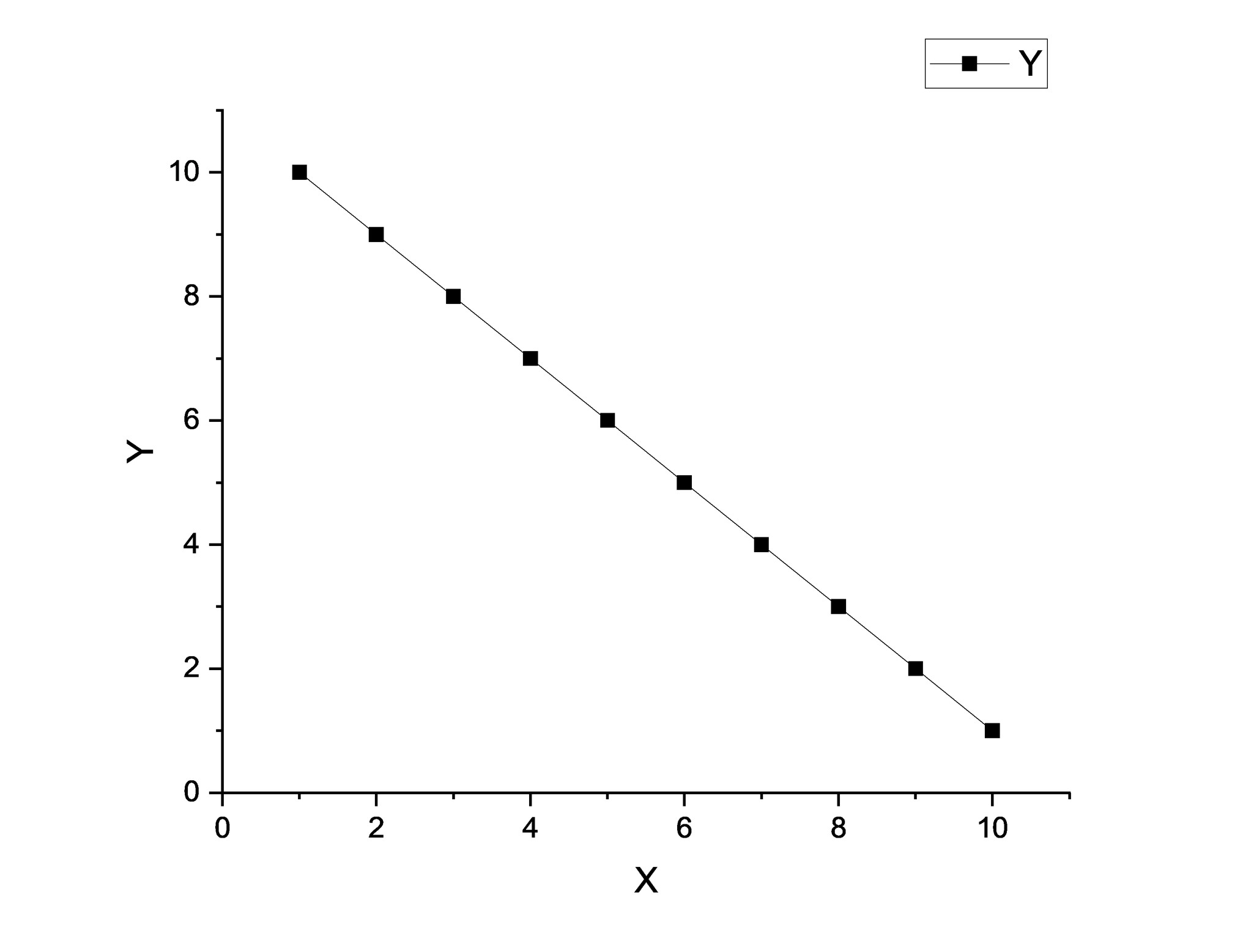

X가 증가할수록 Y가 감소하는 데이터 예시



Step 1. X축 임의의 숫자에서 오른쪽 마우스 클릭 ▶ scale ▶ reverse에 체크

해당 그래프의 X축을 반전시키기 위해서, X축의 숫자 위에서 마우스 오른쪽 버튼을 누른 후, scale을 클릭한다. 또는, properties를 누른 후 scale 탭으로 들어가면 된다. 클릭해서 선택한 것들의 설정을 변경하는 것은 보통 properties에서 대부분 바꿀 수 있다. 또한, axis property에 들어가기만 하면 좌측에 horizontal 또는 vertical을 선택함으로써 X축 Y축을 선택할 수 있기도 하다. Scale 탭 아래에 reverse에 체크하면 축 반전 자체의 설정은 완료된다.

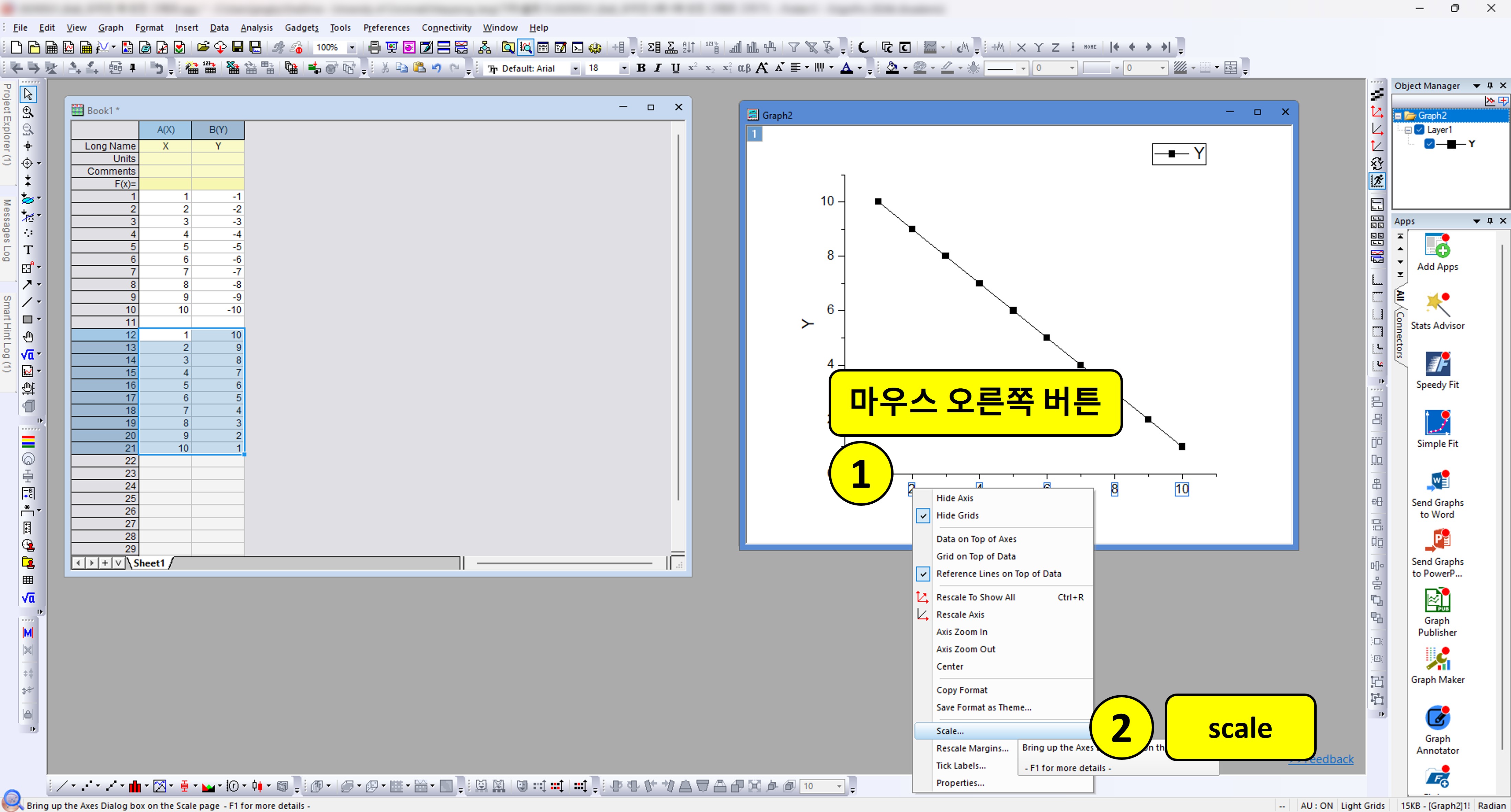

Origin 에서 X축 반전을 위해 scale 로 진입하는 방법

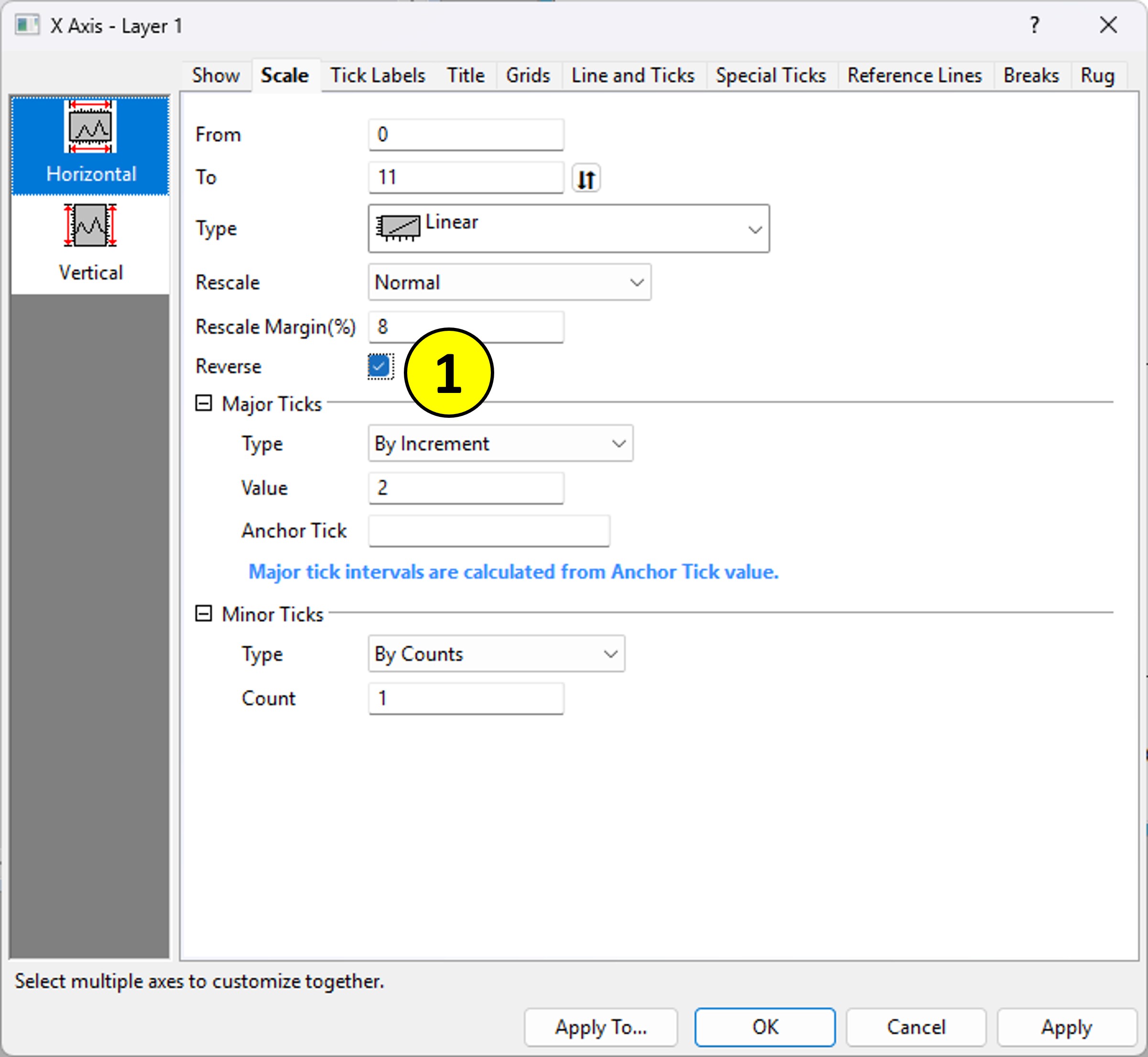

X축 또는 가로축 반전을 위한 옵션 설정



Step 2. 상단 show 탭에서 right axis 체크, left axis 체크 해제

하지만, Y축의 위치도 반전되어 왼쪽에 있던 Y축이 오른쪽으로 가게 된다. 따라서 Y축의 위치를 수정해 주어야 하고, 이는 상단의 show 탭에서 left axis 체크를 해제하고 right axis를 체크하면 된다. 오른쪽 축이 반전되어 왼쪽으로 위치한다고 생각하면 편하다.

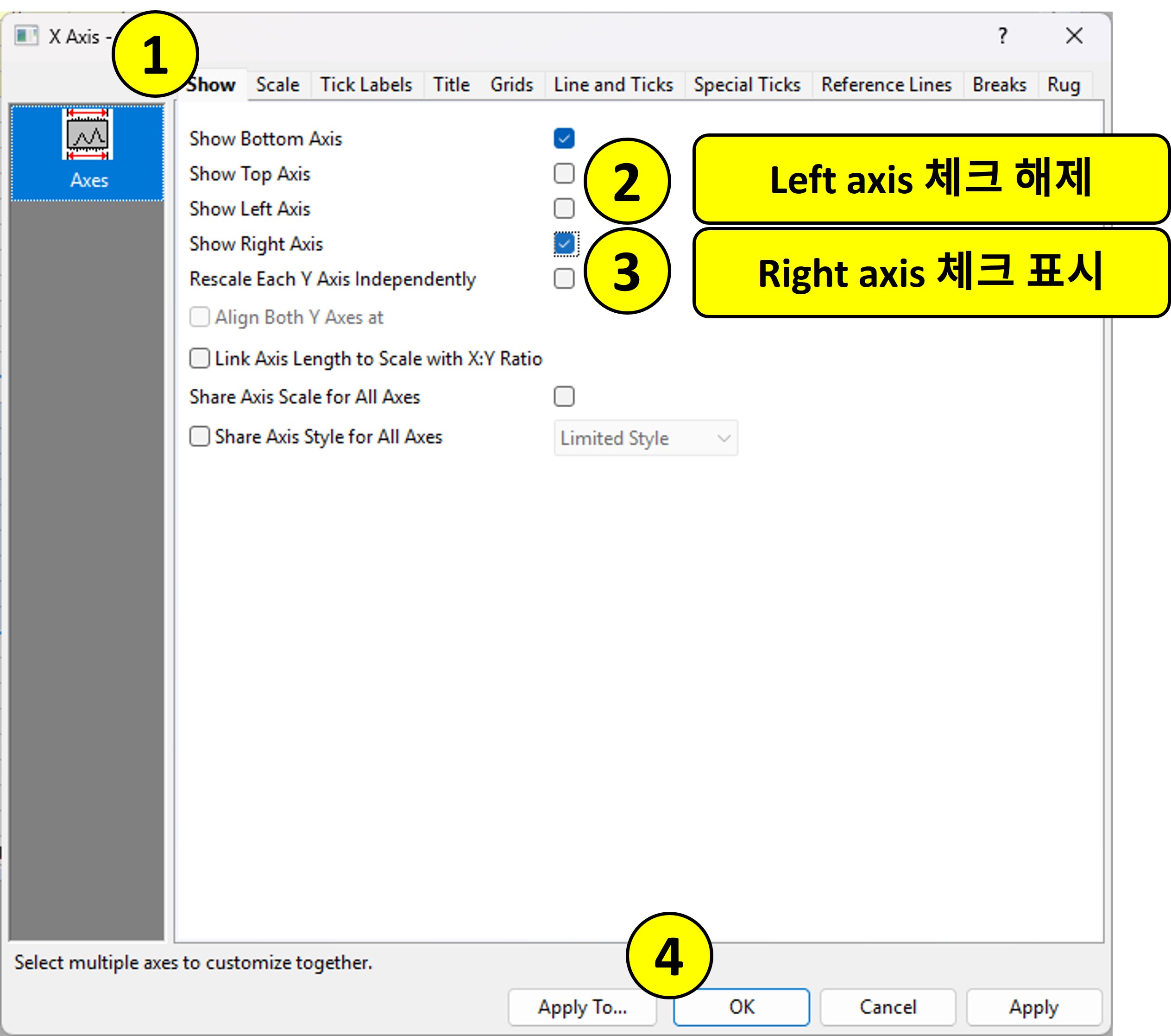

Y축 또는 세로축을 표시하는 위치를 바꾸는 방법

X축 반전 전/후 그래프를 비교하면 아래와 같다.

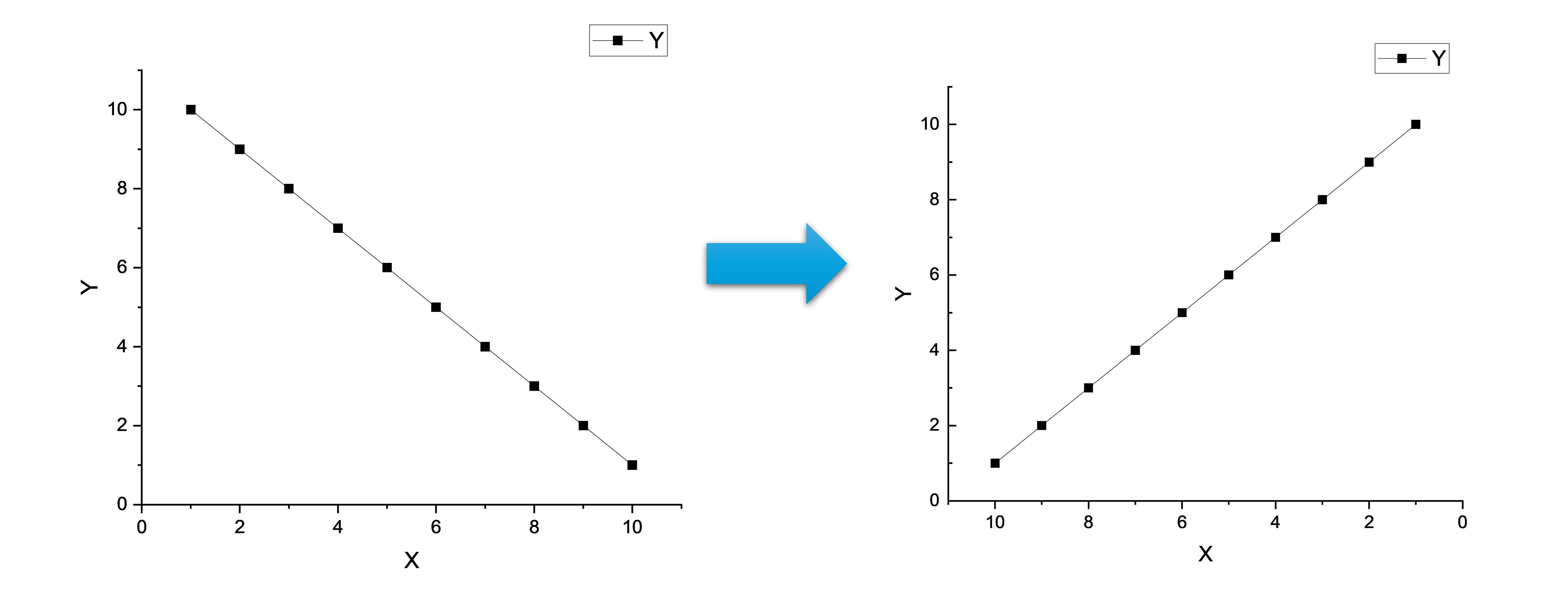

X축 또는 가로축 반전 전/후 그래프





Step 1. Y축 임의의 숫자에서 오른쪽 마우스 클릭 ▶ scale ▶ reverse에 체크
Step 2. 상단 show 탭에서 top axis 체크, bottom axis 체크 해제

비슷하게, Y축을 반전시키기 위해서는 Y축 위의 숫자를 오른쪽 클릭하고 scale을 클릭한 후, reverse에 체크하고 X축 위치를 조정하기 위해 top axis를 체크하고 bottom axis체크를 해제하면 된다.

Y축 반전 전/후 그래프를 비교하면 아래와 같다.

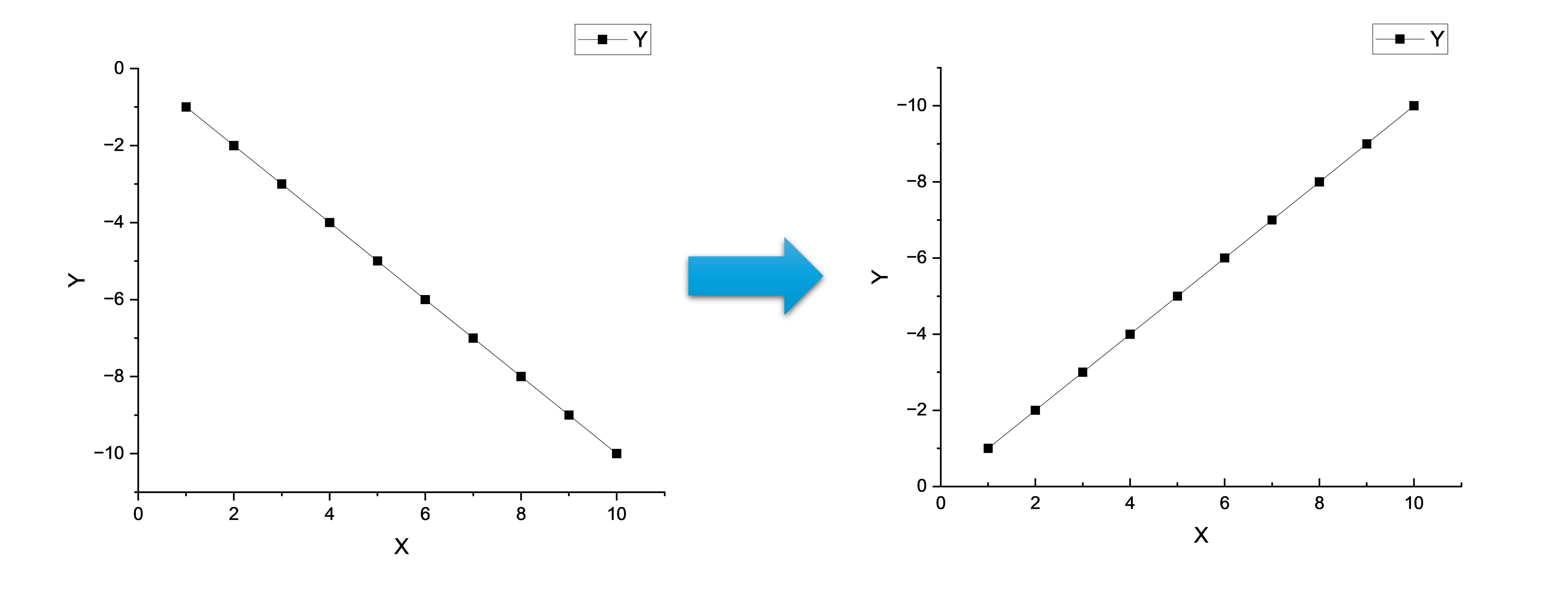

Y축 또는 세로축 반전 전/후 그래프
