작성일자: 2024/01/09

요약

Step 1. 오리진 그래프 상에서 X축 또는 Y축 마우스 오른쪽 클릭 → Properties  → Reference Lines 탭

Step 2. Vertical/Horizontal 방향 선택 → 표 내부 클릭 → Insert

Step 3. 원하는 값을 넣고 Apply → 그래프에서 확인



본문



실험을 통해 얻은 데이터를 바탕으로 그 경향을 보고자 할 때, 원하는 변수를 축으로 좌표평면에 데이터를 정렬해 보고는 한다.

어떠한 기준값이 존재하는 경우에는 해당 값을 그래프에 표시하면 그래프가 보기 쉬워지고, 원하는 바를 전달하는데 도움이 된다.

엑셀을 이용하여 그래프를 만든다면 가로선/세로선을 직접 그리거나 해당 값의 데이터 세트를 추가할 수도 있지만, 그래프 작성 전용 소프트웨어를 활용할 때에는 소프트웨어에 내장된 기능을 이용하는 것이 그래프의 통일성으로 볼 때 더 낫다.



다음은 오리진(Origin)이라는 그래프 작성 소프트웨어에서 참조선을 추가하는 방법이다.



대충 아래와 같은 데이터가 있다고 하자.

열심히 모은 데이터를 변수에 맞게 나열해 보자.



A, B, C 그룹 별로 Y axis 값이 대략 다른 것 같다는 느낌이 든다. 물론 수많은 점들을 평균 및 표준편차를 이용하여 각각이 얼마만큼 유의하게 다른지에 대해 검정을 진행해 볼 수도 있겠지만, 이번에는 해당 값의 참고치가 6에서 15 사이라고 하자.

데이터를 이미 아는 작성자의 입장에서, B 그룹이 참고치 내에 존재하므로 우리가 원하는 값을 가지고 있다고 쉽게 알 수 있겠다. 그러나 참조선을 더한다면 그래프를 보는 누구나 B 그룹이 어떠한 원하는 값을 가진다는 것을 알아볼 수 있을 것이다.



6과 15의 값에 해당하는 참조선을 추가하기 위해, 해야 하는 단계는 아래와 같다.



Step 1. 오리진 그래프 상에서 X축 또는 Y축 마우스 오른쪽 클릭 → 속성 → 참조선 탭

Step 2. Veritcal/Horizontal 방향 선택 → 표 내부 클릭 → Insert

Step 3. 원하는 값을 넣고 그래프에서 확인



자세한 설명은 아래와 같다.

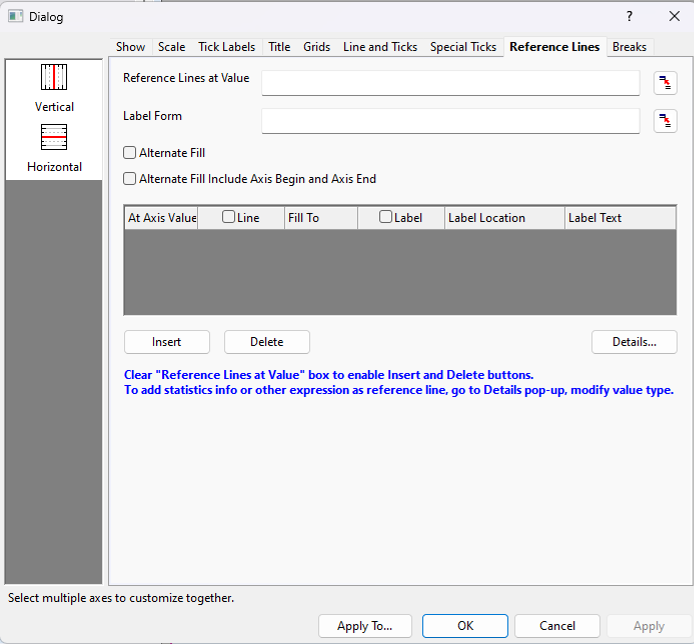

Step 1. X축이나 Y축에서 마우스 오른쪽 클릭 후 제일 아래의 Properties에 들어가고, Reference Lines 탭을 클릭하면 아래와 같은 화면을 볼 수 있다.

오리진은 참 불편한 프로그램이라서, 이 화면에서 Insert 눌러도 아무것도 안 된다!



Step 2. 화면 왼쪽의 Vertical/Horizontal 방향을 선택한 후, 표 내부를 클릭한 후 Insert를 누르면 표 내부에 줄이 추가되고, 해당 화면은 아래와 같다.

다시 한 번, 오리진은 참 불편한 프로그램이라서, 표 안을 클릭하지 않으면 Insert 눌러도 아무것도 안 된다!

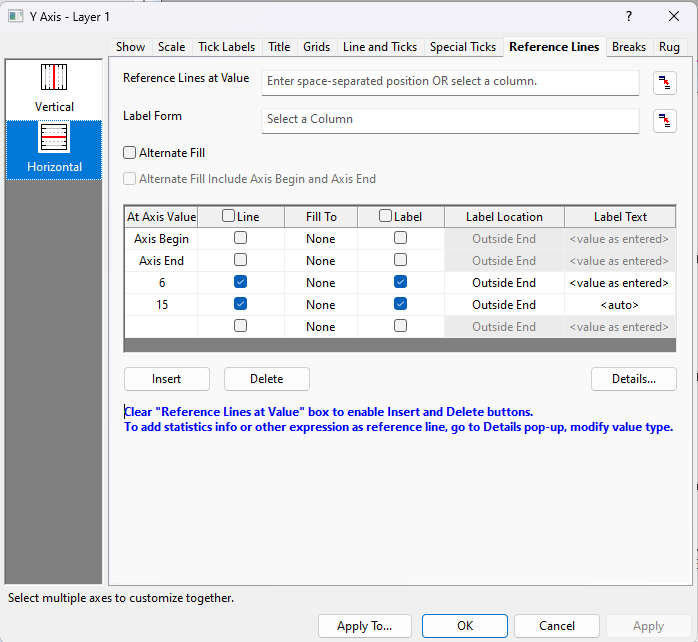

Step 3. At Axis Value를 더블클릭하고 원하는 값을 넣은 후, Line에 체크를 하면 해당 값을 표현하는 직선이 표시되고 Label에 체크하면 그 끝에 해당 값을 숫자로 표현해 준다. Details를 눌러 선의 굵기, 형태 등을 정한 후 Apply를 누르면 그래프에 바로 적용된다.



참조선이 적용되어서 그룹 B가 원하는 값을 지닌다는 것을 더 잘 보여줄 수 있겠다.



위와 같이 참조선을 이용하는 것은 원하는 특징을 가지는 그룹을 판별할 때 더 유용하게 사용 가능한 것 같다.
