[Excel 그래프 팁] 그래프에서 오차막대(표준편차) 표시하기

This post is written in Korean. Please use the toggle above to translate it into a language you are comfortable with.

---

작성일자: 2024/11/24



요약

엑셀 그래프에서 이미 구해진 표준편차를 오차막대로 설정하는 방법은 아래와 같다.

Step 1. 그래프 클릭 ▶ 상단 차트 디자인 탭 ▶차트 요소 추가 ▶ 오차 막대 ▶ 기타 오차 막대 옵션

Step 2. X축 오차막대 클릭 ▶ delete (혹은 마우스 오른쪽 버튼 ▶ 삭제)

               Y축 오차막대 클릭 ▶ 작업창 하단 오차량 항목의 사용자 지정 클릭 ▶ 값 지정 버튼 클릭

Step 3. 양의 오류 값 및 음의 오류 값을 표준편차로 설정



그래프에서 오차막대를 표시하는 이유

임의의 그래프를 작성할 때, 데이터의 재현성을 판단하기 위해 혹은 참값에 가까운 측정값을 얻기 위해 각각의 조건 당 최소한 세 번의 반복실험을 수행하게 된다. 이러한 경우 각각의 조건의 대푯값은 평균으로 그 오차는 오차막대로 표현할 수 있다. 그렇게 여러 환경의 결과를 비교하면, 예를 들어 데이터의 변화 정도 통계적으로 유의미한지 확인할 수 있다. 이번 포스트에서는, Microsoft Excel에서 그래프를 그릴 때 오차막대를 추가하는 방법을 공유하려고 한다.



Microsoft Excel 그래프에서 오차막대를 추가하는 방법

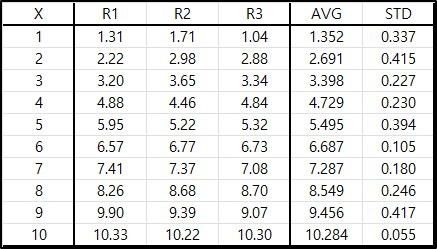

대략 아래와 같은 데이터가 있다고 하자.

X는 X축 데이터를, R1, R2, R3는 각각의 반복값을 표현한다. AVG는 평균을, STD는 표준편차를 의미한다.



해당 데이터 (R1, R2, R3 및 AVG)를 가지고 엑셀에서 아래와 같은 분산형 그래프를 그릴 수 있다.

분산형 그래프로 나타낸 데이터. 각 3회 반복의 값과 평균이 함께 표현되어 있다.



위와 같은 분산형 그래프를 평균과 표준편차를 나타내는 표준편차로 나타내기 위한 방법은 아래와 같다.



Step 1. 그래프 클릭 ▶ 상단 차트 디자인 탭 ▶차트 요소 추가 ▶ 오차 막대 ▶ 기타 오차 막대 옵션

차트 디자인 및 서식 탭은 그래프를 클릭하여야 활성화된다.

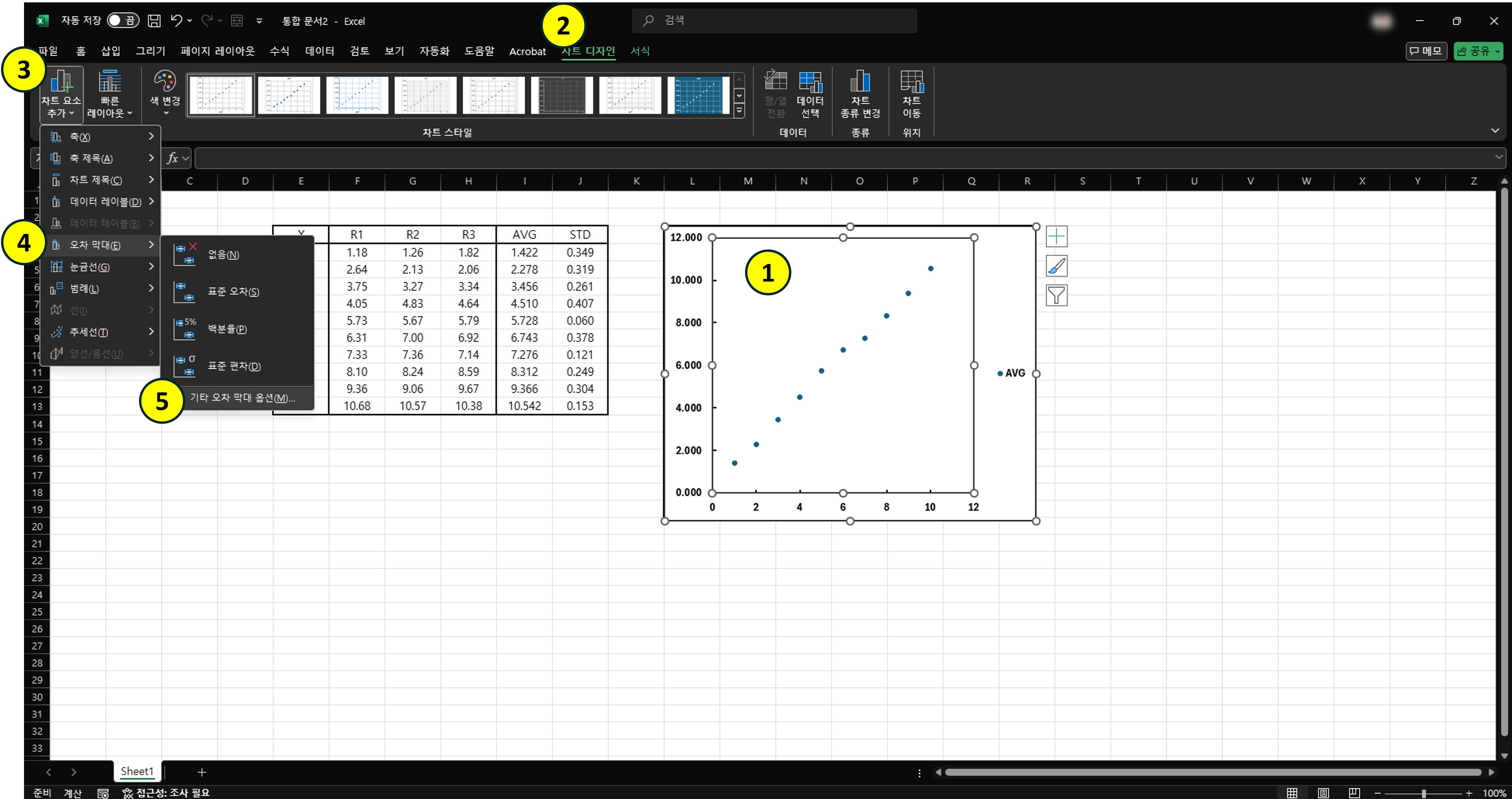

엑셀 그래프에 오차막대를 추가하기 위한 방법



Step 2. X축 오차막대 클릭 ▶ delete (혹은 마우스 오른쪽 버튼 ▶ 삭제)

                Y축 오차막대 클릭 ▶ 작업창 하단 오차량 항목의 사용자 지정 클릭 ▶ 값 지정 버튼 클릭

이번 데이터에서는 X값은 정해진 값이기 때문에 오차막대를 사용하지 않아 지우는 과정이 추가되었다. 오차 막대 서식이 나와있는 작업창 하단의 사용자 지정을 클릭한 후, 값 지정 버튼을 클릭하면 다음 대화상자가 나온다.

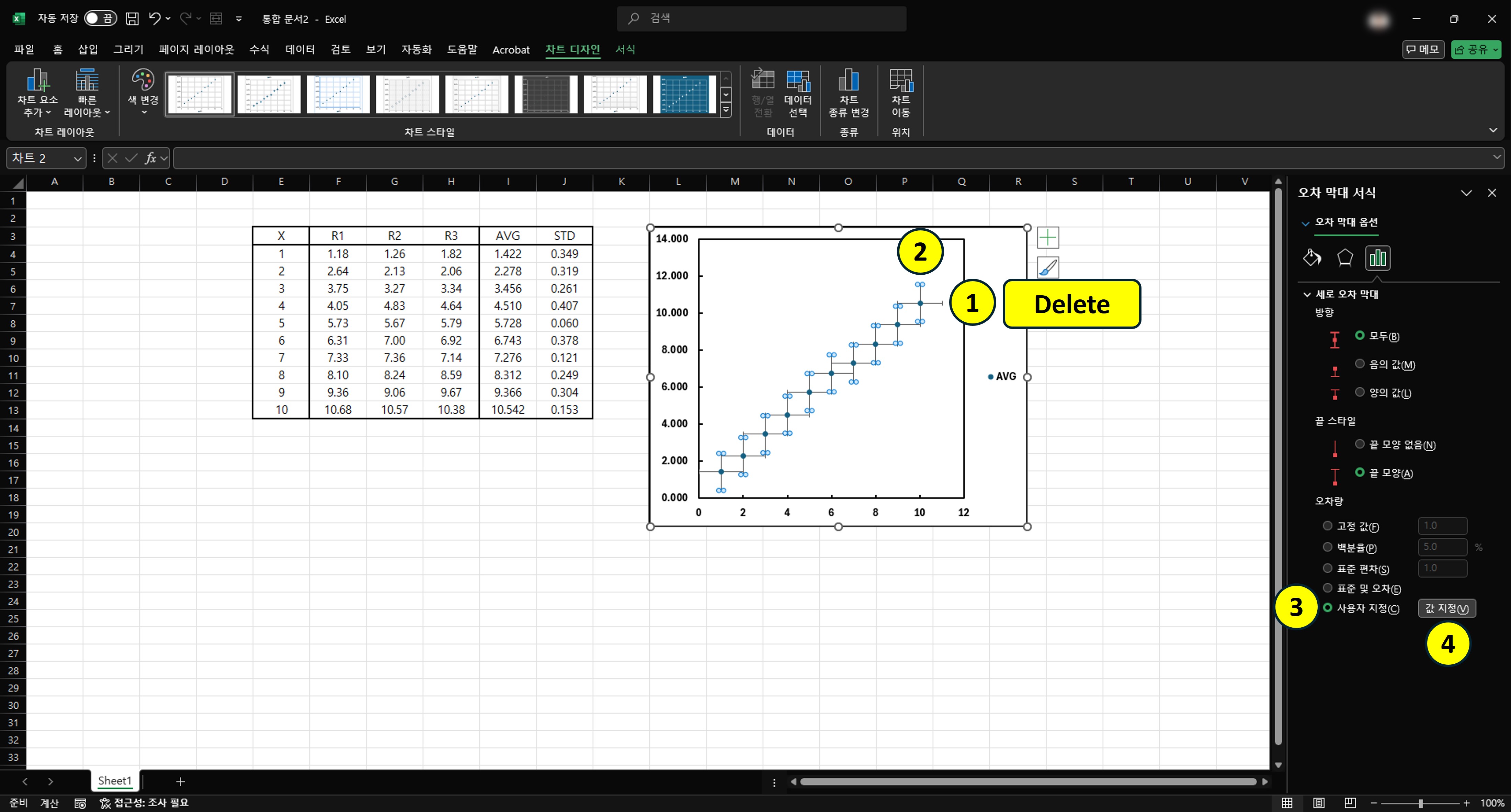

X 오차막대는 지우고, Y 오차막대의 크기를 조절하기 위한 세팅



Step 3. 양의 오류 값 및 음의 오류 값을 표준편차로 설정

오차 막대의 크기를 설정하는 데에 있어서, 양의 오류값 및 음의 오류값을 모두 표준편차 범위로 설정하면 된다.

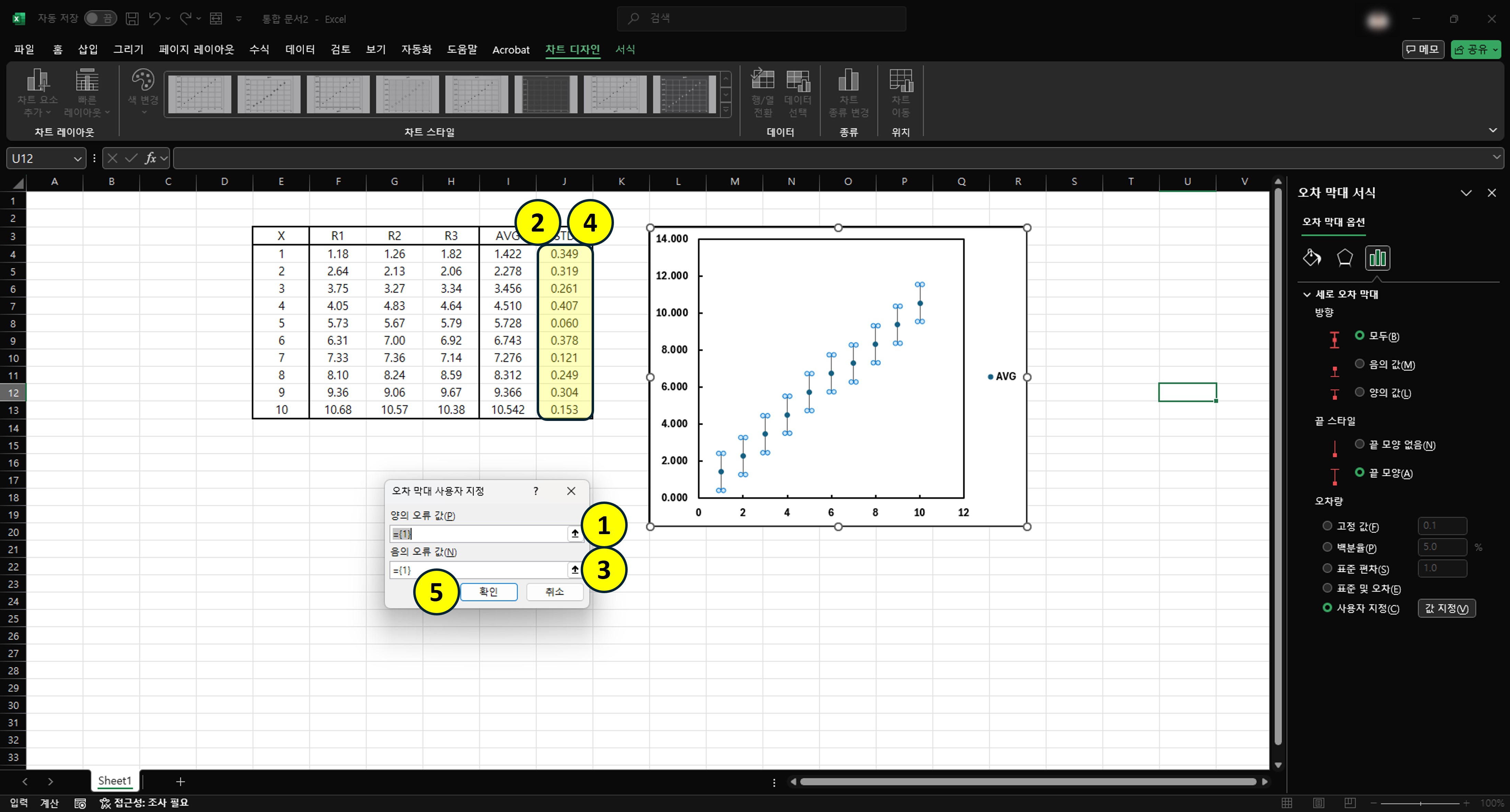

오차막대의 크기를 설정하기 위한 방법



모든 세팅을 마치면, 아래와 같이 그래프가 변경된다. 그래프에 범위로 그 오차를 표현하는 방법을 사용하면 더 깔끔하게 데이터를 볼 수 있는 것 같다.

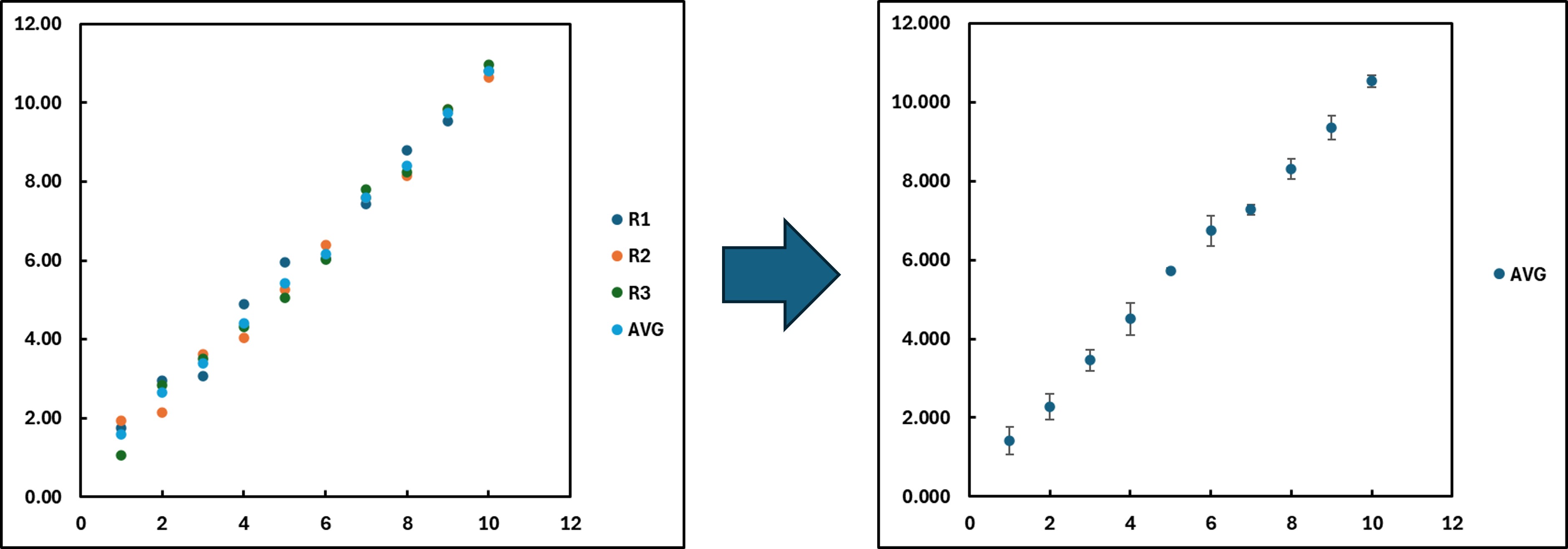

오차막대를 이용하여 데이터를 표현하기 전/후 그래프 비교
